Aspirazione e trasporto pneumatico ad alte prestazioni: Inline Venturi

Semplicemente il master dei Venturi (patent)

Per efficienti impianti di aspirazione e trasporto pneumatico di rifili, scarti o prodotti di lavorazione:

Kongskilde-Inline-Venturi

Inline Venturi

Il sistema Kongskilde FVO-Inline Venturi in abbinamento al ventilatore Kongskilde Multiair è la soluzione più efficiente per il trasporto di vari materiali come i rifili continui di carta o film plastici per le industrie di produzione e trasformazione, per polistirene espanso (E.P.S.), sfridi trilaterali, cimose, estrusi plastici finiti, bottiglie soffiate, prodotti per iniezione, materozze, etc.

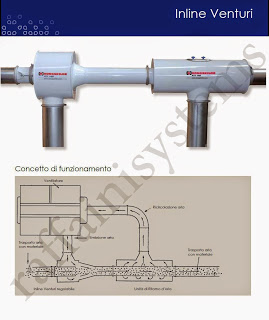

CONCETTO:

Il ventilatore produce la pressione di aria che, attraversando il gruppo FVO Venturi crea il vuoto al punto di presa aspirando i rifili all’interno del sistema.
Dopo che i rifili ed il volume d’aria sono passati dal gruppo FVO Venturi il sistema si modifica da un sistema di trasporto in aspirazione, ad un sistema di trasporto in spinta del rifilo sino allo scarico. Il gruppo in linea Air Return consente di estrarre il volume d’aria prodotto dal ventilatore permettendo al sistema di eliminare le perdite di carico normalmente generate dai sistemi Venturi.

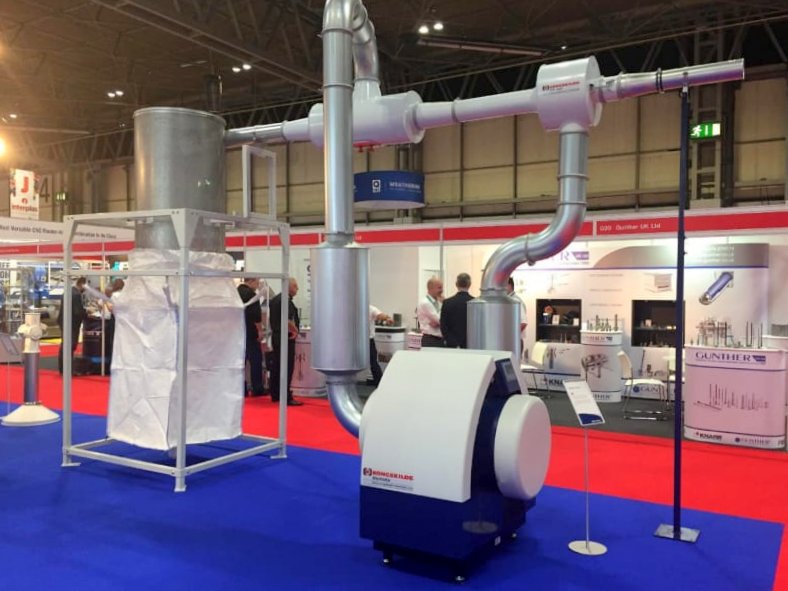

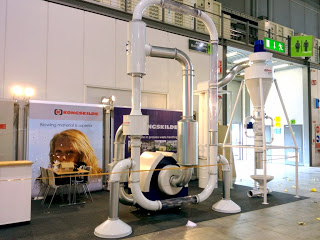

Esempi fieristici:

Aspirazione rifili Kongskilde-Inline-Venturi

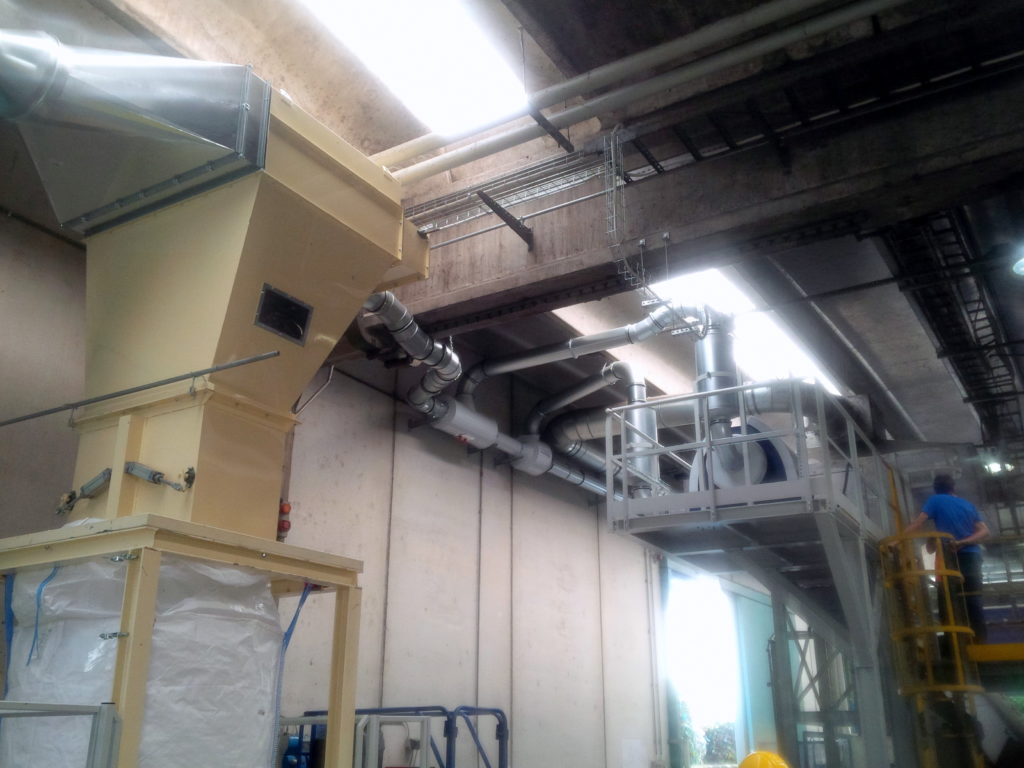

Esempio trasporto pneumatico scarti recycling PET tappi e bottiglie:
Trasporto pneum. scarti RECYCLING PET con sistema Venturi speciale di Kongskilde Ind.

Trasporto pneum. scarti RECYCLING PET con sistema Venturi speciale di Kongskilde Ind.

Trasporto pneum. scarti RECYCLING PET con sistema Venturi speciale di Kongskilde Ind.

Trasporto pneum. scarti RECYCLING PET con sistema Venturi speciale di Kongskilde Ind.



Esempio in operativo per aspirazione e trasporto rifili di film packaging flessibile:

Aspirazione rifili packaging flessibile Kongskilde-Inline-Venturi

Batteria di Venturi con Ritorno Aria ad alte prestazioni per rifili converting alluminio

Batteria di Venturi con Ritorno Aria ad alte prestazioni per rifili converting alluminio

Batteria di Venturi con Ritorno Aria ad alte prestazioni per rifili converting alluminio

Batteria di Venturi con Ritorno Aria ad alte prestazioni per rifili converting alluminio
