Tubi telescopici e morsetti rapidi

TUBI TELESCOPICI E MORSETTI AD AGGANCIO RAPIDO

VALORE AGGIUNTO ED ECONOMIA

Nulla di più semplice e altrettanto veloce nelle fasi di montaggio e posa in opera di linee di canalizzazione.

Grazie all’impiego di elementi telex si ottiene la esatta lunghezza della tratta di tubazione, che in aggiunta ai collari rapidi di connessione consentono lavori di installazione molto veloci, precisi e ordinati, agevolando inoltre di molto eventuali ispezioni o interventi necessari.

Il tutto a corredo della ampia gamma di elementi a concetto modulare proponibile.



Elemento telescopico con morsetto rapido - serie bordi a cartella FK

Elemento telescopico L 500mm (maschio) inserito in tubo (femmina), regolabile alla lunghezza desiderata.

Elemento telescopico con morsetto rapido - serie bordi a cartella FK

Elemento telescopico D120mm, morsetto rapido con guarnizione in gomma interna.

Elemento telescopico serie tubi bordo tondo OK

Elemento telescopico serie tubi bordo tondo OK con oring di tenuta per posizionamento morsetto di aggancio.

Morsetto rapido di aggancio tubi serie OK, con leva blocco di sicurezza su maniglia.

Morsetto rapido di aggancio tubi serie OK, con leva blocco di sicurezza su maniglia.

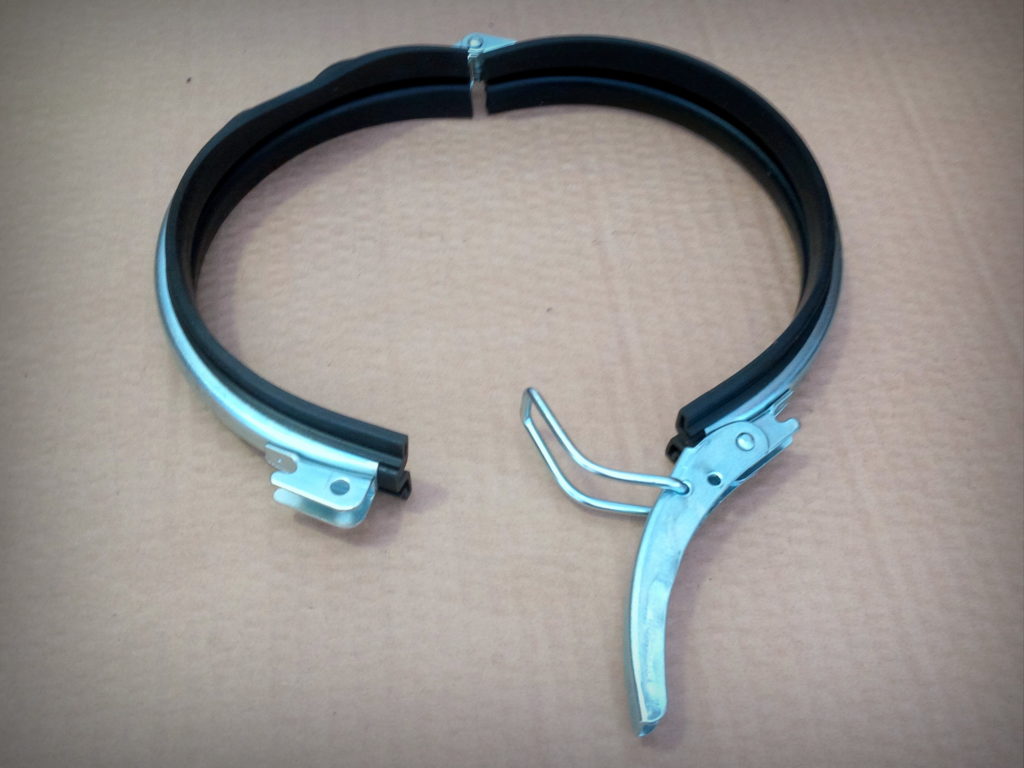

Morsetto rapido di aggancio tubi serie FK, con foro per fermo di sicurezza su maniglia. Incluso di guarnizione di tenuta in gomma interna.

Morsetto rapido di aggancio tubi serie FK, con foro per fermo di sicurezza su maniglia. Incluso di guarnizione di tenuta in gomma interna.









Aspirazione rifili e cimose: Bocchette presa con venturi e multicutter

Aspirazione rifili

Bocchette presa rifili in continuo o tagliati in linea

Esempio di duplice opzione presa aspirazione rifili da bordo macchina taglierina di lavorazione

RICHIESTA: Prelievo differenziato su presa rifilo – a seconda delle caratteristiche di questo – in modo continuo (grazie al Venturi) oppure deviati al sistema di taglio in linea tramite Multicutter.

PROGETTO:

Impianto aspirazione rifili con bypass per linea di trasporto in continuo o con taglio cutter


REALIZZAZIONE:

Aspirazione rifili con bypass per linea di trasporto in continuo o con taglio cutter

Aspirazione rifili plastici: Kit tubo antistatico

In-line Ionizer (Kit Tubo Antistatico):

Progettato per neutralizzare la carica elettrostatica dei materiali nel flusso dei sistemi e impianti di aspirazione rifili e trasporto pneumatico.



I materiali plastici possono caricarsi elettrostaticamente durante il convoglio attraverso un sistema di trasporto pneumatico creando problematiche al punto di scarico o di raccolta. Il materiale elettrostatico non è normalmente un problema durante il trasporto, ma se tende ad accumulare molto carica elettrostatica è quindi raccomandata l’installazione di un sistema ionizzatore in linea (kit tubo antistatico), da applicarsi il più vicino possibile al punto di scarico, quale un separatore statico, ciclone o simile, per impedire il riformarsi della carica elettrostatica. Disponibile in vari diametri tubo e con relativo pannello di alimentazione ad alto voltaggio.
kit-tubo-antistatico-cariche-elettrostatiche-trasporto-pneumatico-rifili-plastici

Tubi componenti accessori modulari: per impianti aspirazione e trasporto pneumatico

Componenti e accessori di tubazione a concetto modulare con aggancio rapido:

Alta qualità – ampia gamma – consegne rapide.



Linea-accessori-tubi-bordo-tondo-cartella-morsetto-rapido
Tutti i tubi sono disponibili in acciaio zincato o inossidabile con spessori diversi secondo utilizzi  e con possibilità di uno speciale trattamento interno anti adesivo.
Progettata in forma modulare il sistema di tubazione comprende tubi, curve, diramazioni, deviatori, cicloni e silenziatori, riduzioni ecc..
Tutti i componenti sono collegati tra loro mediante collari rapidi (sgancio rapido) o con chiusura a
bullone (per linee permanenti) che permette di ottenere una ottima sigillatura dei giunti così da  ridurre le perdite di carico nei sistemi di trasporto pneumatico.

Collari rapidi per connessione tubi

Morsetti rapidi di collegamento tubi:

per una veloce e agevole gestione e installazione impianti



Grazie all’impiego di morsetti di alta qualità ad aggancio rapido comprensivi di guarnizione di tenuta – in abbinamento alla vasta gamma di componenti a concetto modulare – è possibile effettuare montaggi, modifiche e manutenzioni con la massima facilità e rapidità ottimizzando sensibilmente i costi e tempi d’intervento.



Per tubi a bordi tondi serie OK:



Morsetto-aggancio-rapido-OK160



Collare-aggancio-rapido-OK100-160-200



Componenti-tubi-OK-trasporto-pneumatico



Per tubi a bordi piatti a cartella serie FK:

Fascetta-aggancio-rapido-bordi-piatti-cartella-FK-guarnizione-tenuta

morsetto-rapido_fk

morsetto-rapido_fk

Trasporto pneumatico: separatori aria-materiale.

Separatori per scarico aria-materiale nei vari concetti di trasporto pneumatico:



Range di cicloni di separazione e scarico, da 1000 a 35.000 mc/h.

Per impieghi in concetti di trasporto pneumatico in pressione o aspirazione.
Anche con cestelli-filtro interni intercambiabili.

cicloni separatori-scarico-impianti-trasporto-pneumatico

cicloni separatori-scarico-impianti trasporto pneumatico

cicloni separatori Kongskilde

cicloni separatori

Cicloni di scarico per granuli e polveri, zincati.

Cicloni di scarico per granuli e polveri, zincati.

cicloni separatori scarico impianti trasporto pneumatico

cicloni separatori Kongskilde

Specifica cicloni CS alta efficienza

Cicloni alta efficienza CS per trasporto pneumatico

cicloni separatori scarico impianti trasporto pneumatico

leggi…

Aspirazione rifili con bocchette multipresa

Bocchette multipresa per aspirazione rifili – Sistema esclusivo Kongskilde:

Con regolazione longitudinale a soffietto, per necessità di molteplici punti di prelievo su impianti di aspirazione rifili e cimose.

Concetto modulare personalizzabile  –  High Quality Standard and Performance

bocchette-multipresa-aspirazione-trasporto-pneumatico-rifili

bocchette-multipresa-aspirazione-trasporto-pneumatico-rifili

leggi…
