Trim Handling in Flexible Packaging Production
1. Trasporto rifili continui

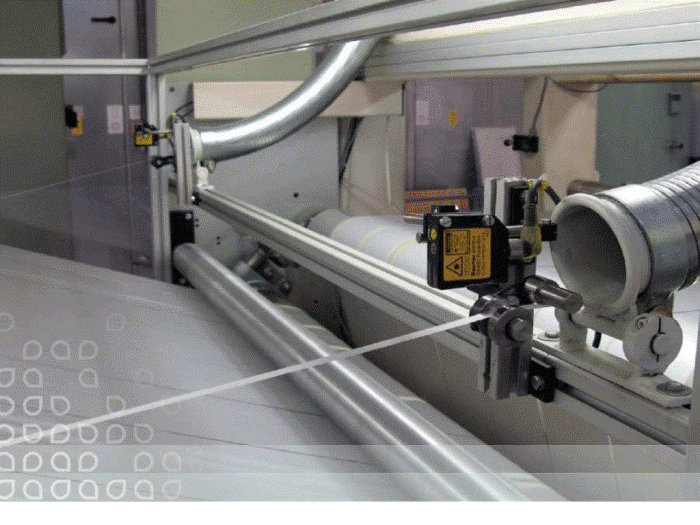

Il sistema Kongskilde per l'aspirazione degli scarti può trattare rifili dalle macchine di produzione di film e laminati (estrusori ) e di converting ( taglierine e ribobinatrici).
Con il sistema patentato FVO venturi e l'unita ITF venturi Kongskilde e in grado di trasportare pneumaticamente rifili prodotti ad una velocità superiore a 1000 mt./minuto (secondo caratteristiche del materiale e delle distanze di trasporto).

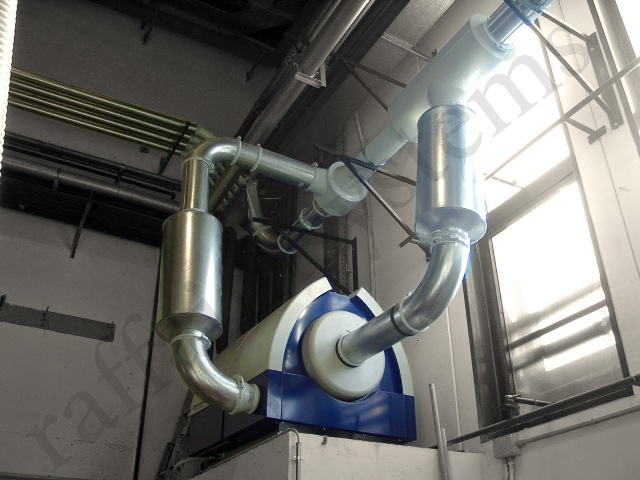

2. Sistema FVO Venturi
Tali sistemi venturi sono provati e testati per essere il migliore modo di trasportare rifili in varie tipi di applicazioni.
Utilizzati unitamente ai gruppi Kongskilde Multiair sono il più efficiente metodo ed a estremo basso costo di manutenzione per il trasporto dei rifili con un enorme risparmio di lavoro sui tradizionali sistemi di ribobinatura.
Il sistema FVO venturi può essere installato dove si preferisce lungo il tragitto di trasporto senza che vi siano perdite di efficienza e con un flessibilità di installazione che non interferisce con gli spazi di lavoro del reparto.

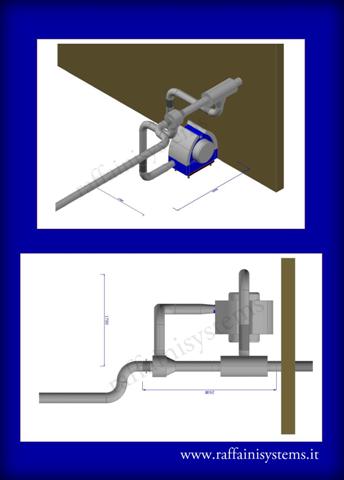

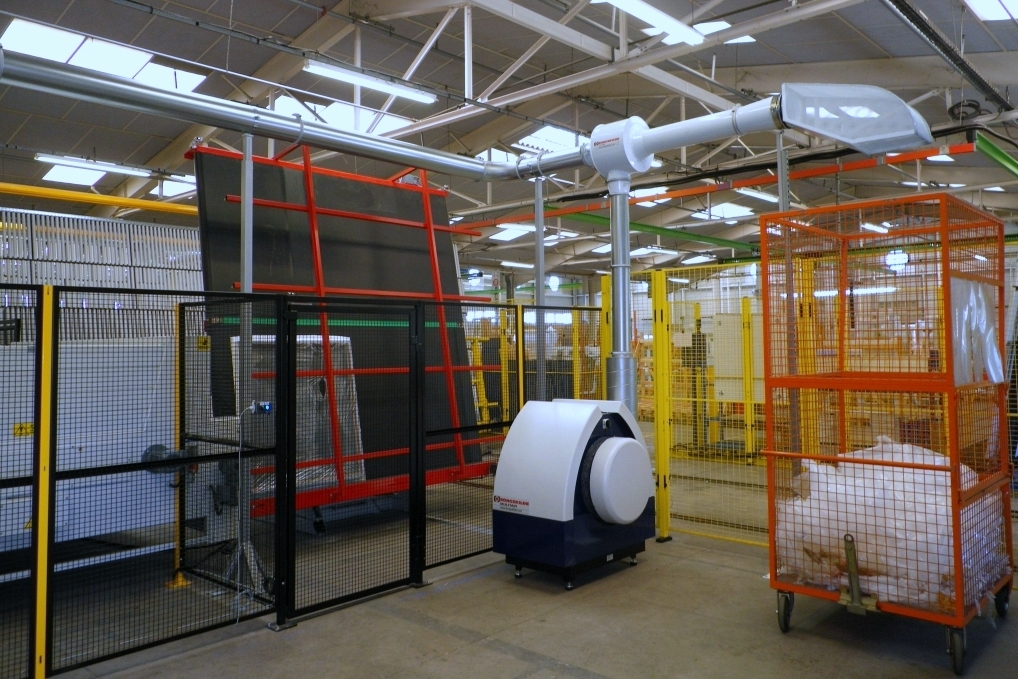

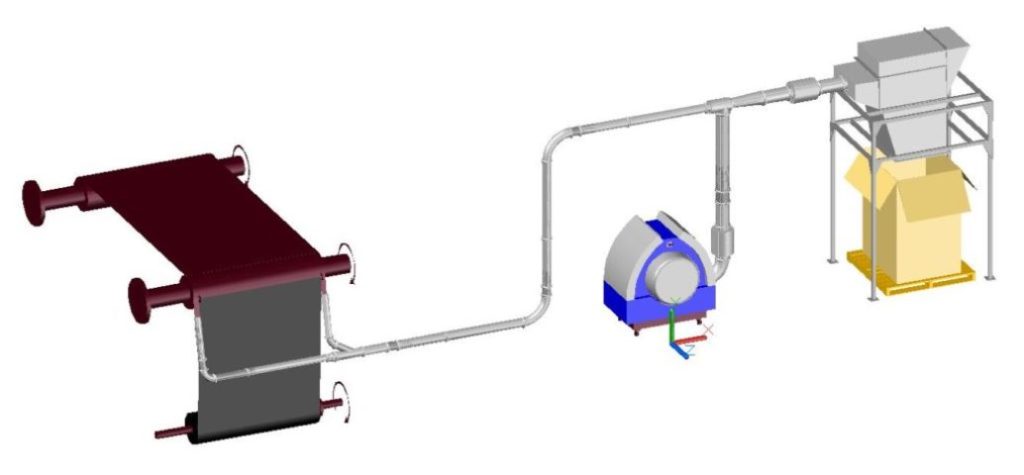

3. Sistema ITF Venturi
Il ventilatore produce la pressione di aria che, attraversando il gruppo ITF Venturi crea il vuoto al punto di presa aspirando i rifili all'interno del sistema. Dopo che i rifili ed il volume d'aria sono passati dal gruppo ITF Venturi il sistema si modifica da un sistema di trasporto in aspirazione, ad un sistema di trasporto in spinta del rifilo sino allo scarico.


4. Taglio dei rifili

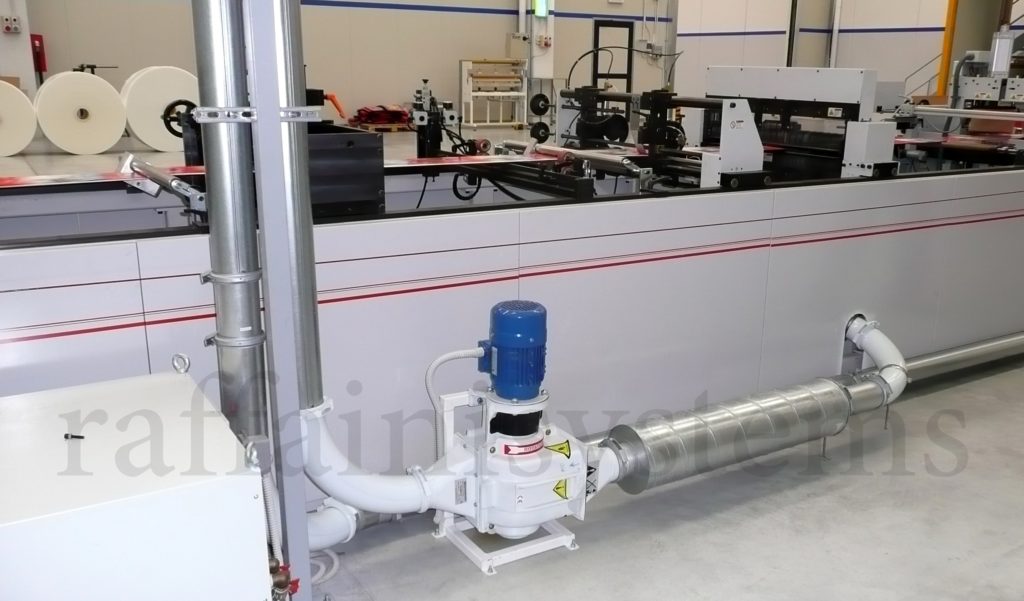

Integrando il sistema con il gruppo Kongskilde Multicutter per il taglio in linea di rifili di basso o medio spessore o con il gruppo MC300 per i rifili piu pesanti si hanno notevoli benefici nel trasporto pneumatico. I due piu importanti benefici riguardano rispettivamente il volume trattato del sistema che per effetto del taglio viene scaricato in quantità drasticamente ridotta al punto finale di trasporto e le distanze di trasporto che con tale sistema sono notevolmente incrementare.
Utilizzando questi gruppi di taglio con un Multiseparatore RVS o un Separatore KS i volumi di trasporto sono più alti e con maggiore risparmio di energia in conseguenza della possibilità di avere una maggiore pressione ed una minore perdita di carico.
Il ventilatore Kongskilde Multiair e il "cuore" di molti sistemi che richiedono sia alto rapporto di volume d'aria e pressione per il trasporto di materiali.
Il Multiair permette di avere sistemi di trasporto dello scarto per lunghe distanze e per le caratteristiche richieste dal Cliente.
5. Sistema Multiseparatore RVS
Utilizzando il sistema Kongskilde Multiseparatore RVS si possono trasportare rifili anche di piccole dimensioni aspirandoli dalla macchina di produzione di carta, plastica, alluminio e prodotti di imballaggio. Il Multiseparatore RVS consente di inserire nella linea di trasporto ad alta pressione lo scarto anche se leggero. Il Multiseparatore RVS e particolarmente adatto ad installazioni dove e necessaria una alta velocità dell'aria nella tubazione di trasporto.


6. Sistema Separatore KS
Il sistema utilizza il vuoto creato dal ventilatore creando un sistema in depressione aspirando i rifili all'interno del separatore KS. Il separatore e una valvola rotativa a bassa velocità dove il volume d'aria ed i rifili tagliati arrivano in depressione consentendo lo scarico verticale di questi ultimi e la continuazione del trasporto dell'aria e dell'eventuale polvere sino al ventilatore con eventuale filtro.
7. Cutter e Separatore STS

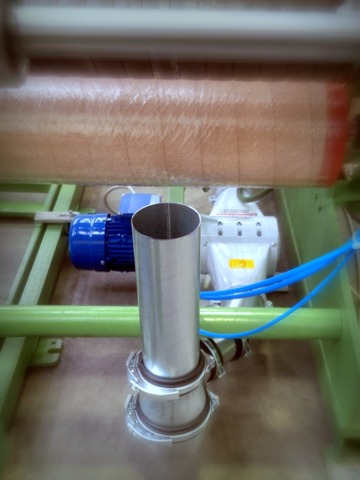

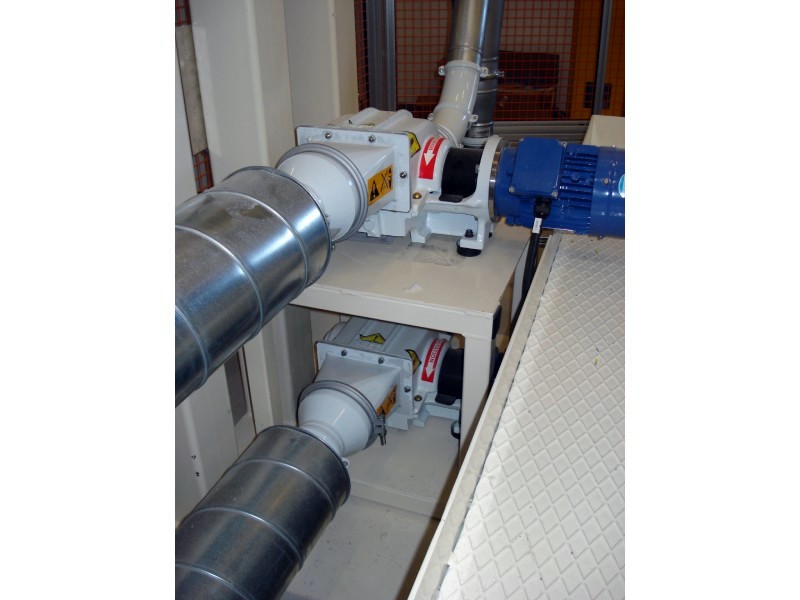

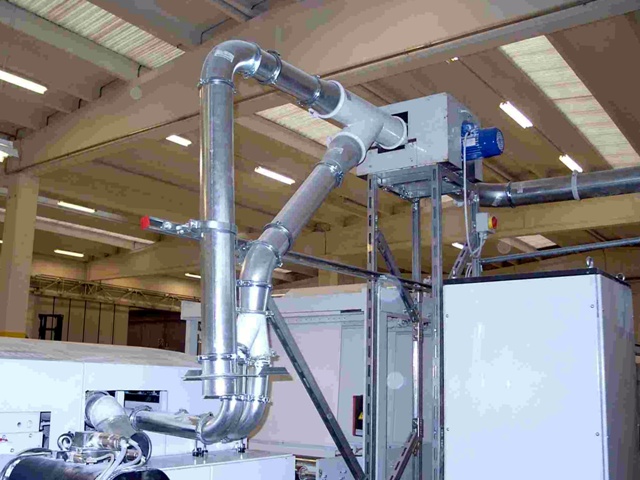

Il Multicutter Kongskilde può essere usato nei sistemi di trasporto per il taglio in linea dei rifili prodotti dalle macchine di produzione di film per estrusione, stampa film per imballaggio e produzione di carta nonché dalle taglierine.
Il Multicutter dotato di lame rotanti e fisse lavorano come "forbici" per tagliare rifili di bassissimo spessore, sino ad uno spessore di 400 micron. Le lame sono costruite in speciali acciai induriti che offrono una ottima resistenza all'usura e quindi una lunga durata.
Regolazione e riaffilatura delle lame è la unica forma di manutenzione.
Il separatore Kongskilde STS è un efficiente separatore statico ed è utilizzato per dividere i materiali leggeri e fini dal volume d'aria, utilizzato per il trasporto, al punto di scarico del sistema.
Questo separatore può trattare sia scarti di lavorazione sia rifili, residui di cartone teso ed ondulato, carte leggere e materiali plastici.
La particolare piastra interna autoregolante permette di eliminare la turbolenza nella camera di separazione ed evita di avere accumulo di materiali nella stessa regolando il corretto continuo scarico nel trasporto ad alta velocità.

Aspirazione rifili – Immagini
-

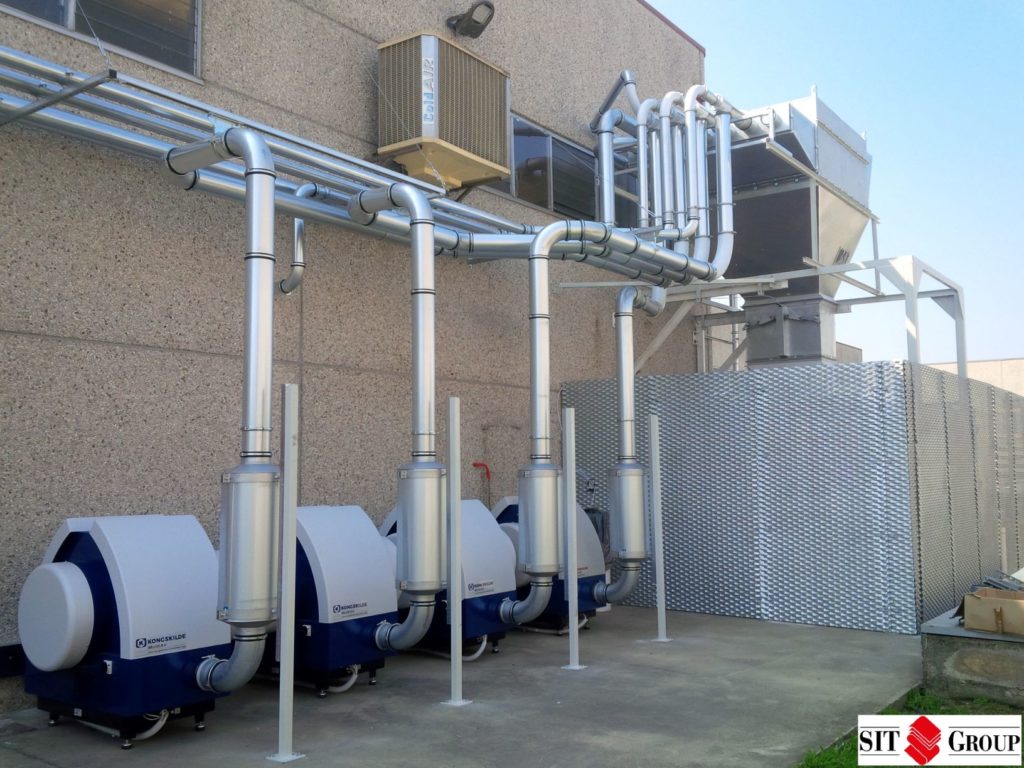

- Aspirarifili SIT_Group film converting
-

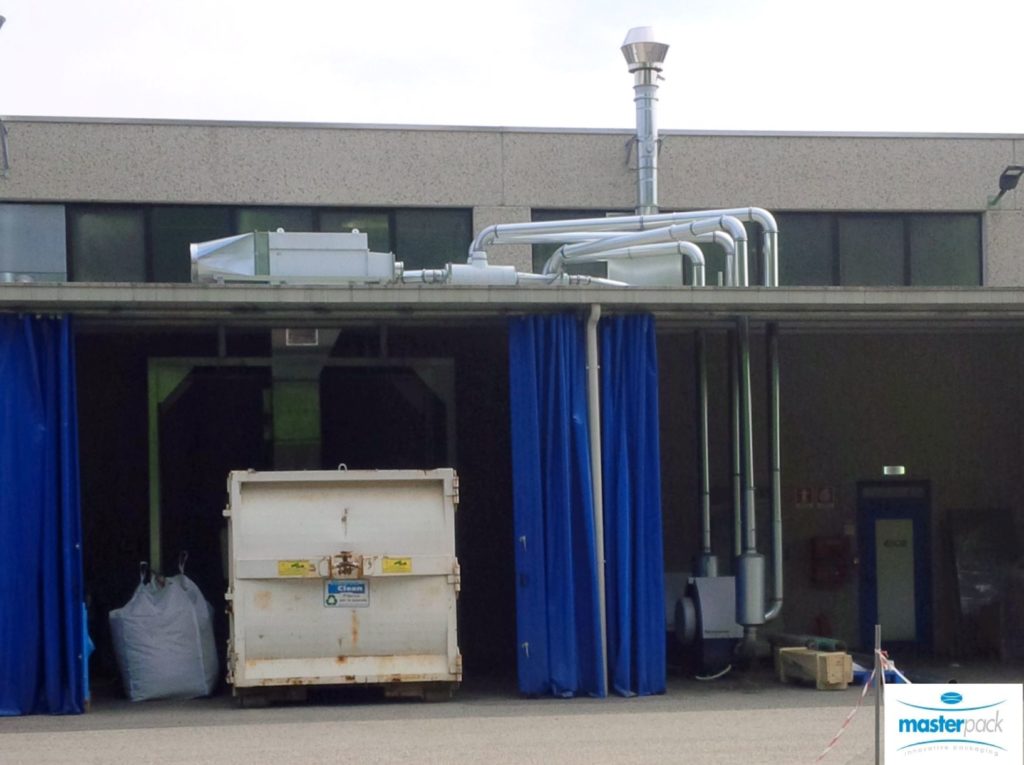

- Aspirarifili Masterpack Spa film converting
-

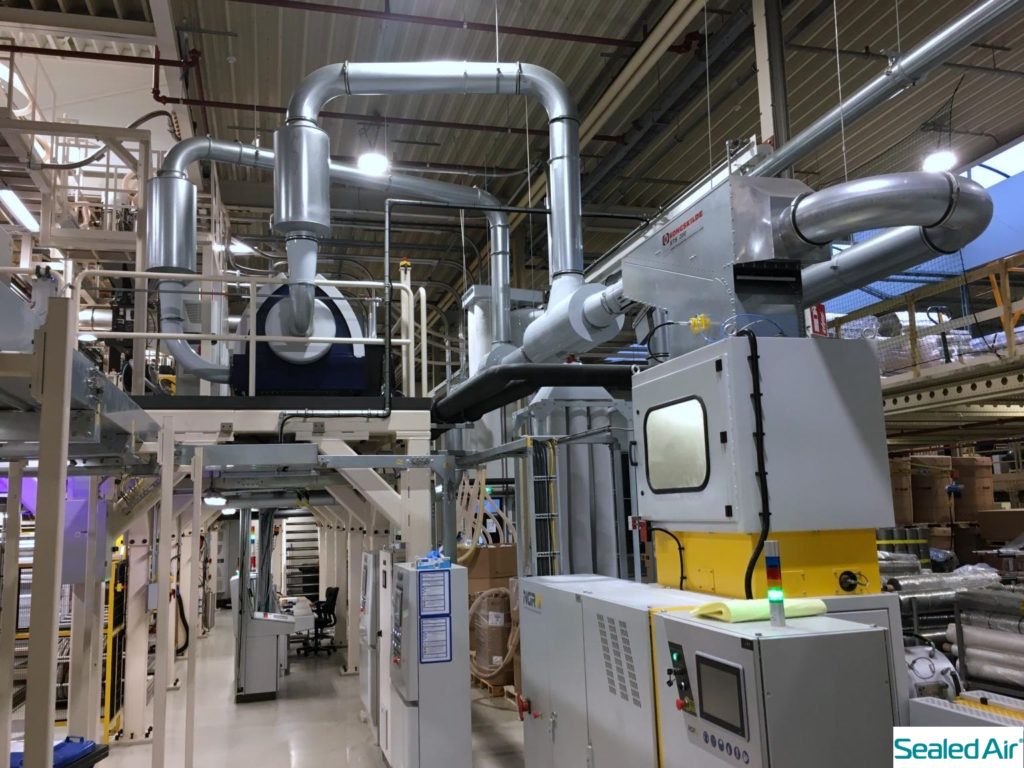

- Aspira rifili in reparto Sealed Air
-
- Aspirarifili su estrusore TICINO PLAST
-

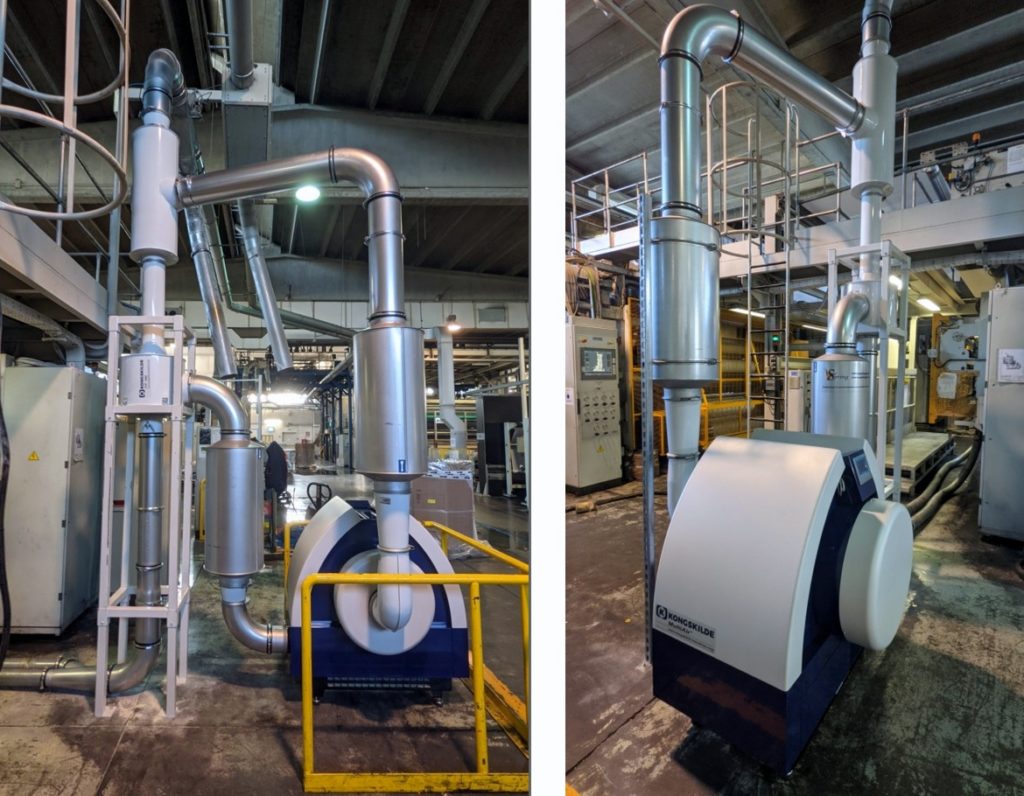

- MultiairFC_Venturi_AR per rifili in continuo
-
- aspirazione_rifili_TNT ATEX SPUN SPA
-
- Aspirazione nr.10 rifili da estrusione film bolla MACCHI SPA
-
- Sistema gemello di aspirazione rifili su calandra MACCHI
-
- Aspirarifili compatto a concetto Venturi
-
- Aspirarifili compatto a concetto Venturi
-

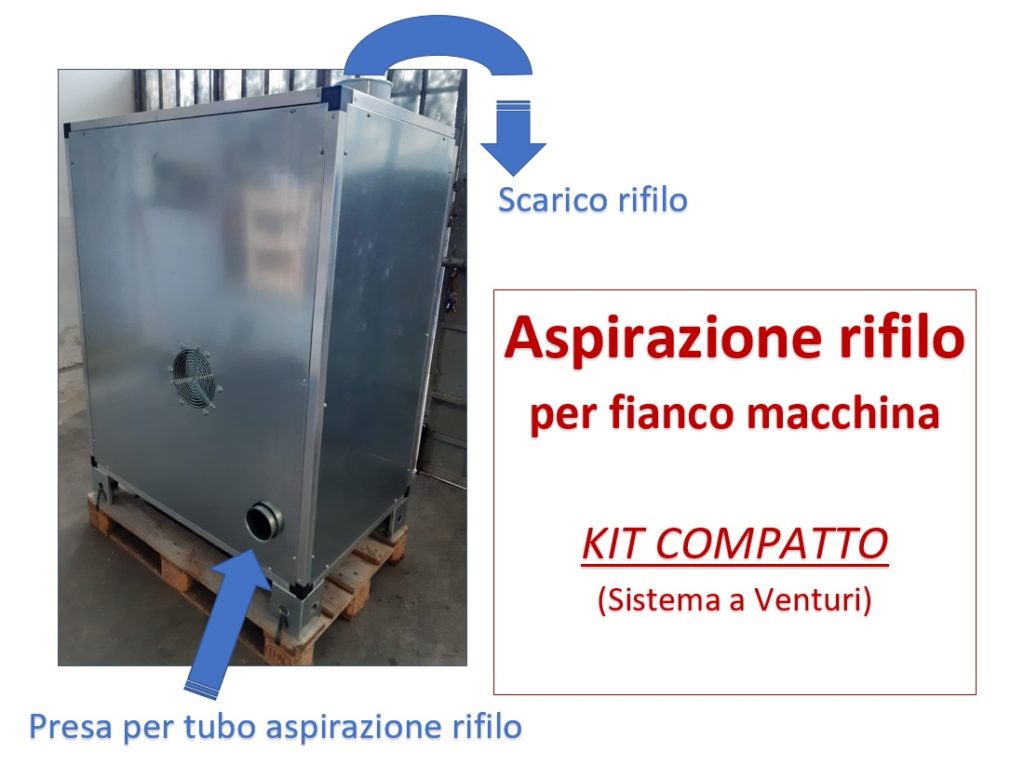

- KIT ASPIRARIFILO COMPATTO
-
- Aspirarifili compatto a concetto Venturi
-

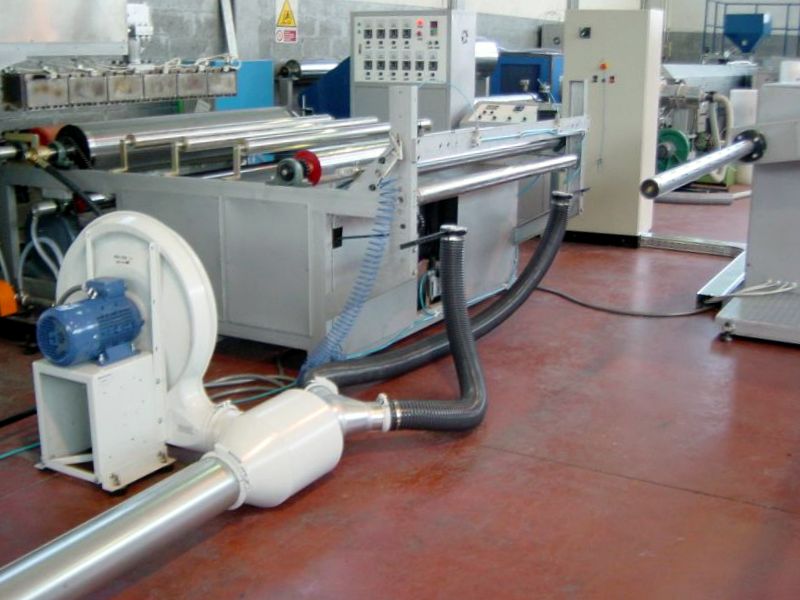

- Concetto a Venturi basico essenziale
-

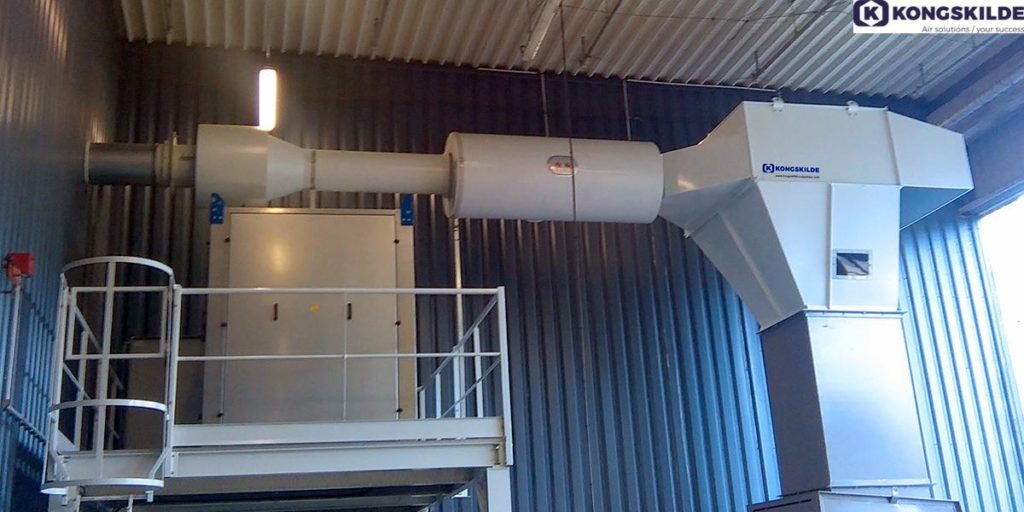

- aspirazione rifili continui con Venturi
-

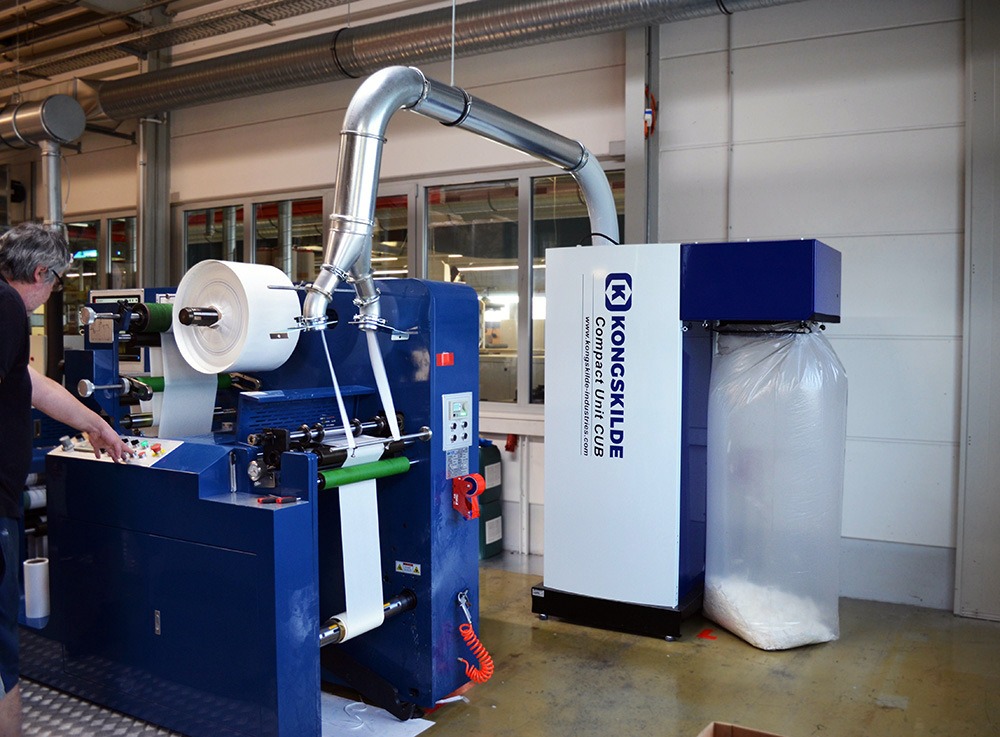

- CUB compatto rifili KONGSKILDE
-

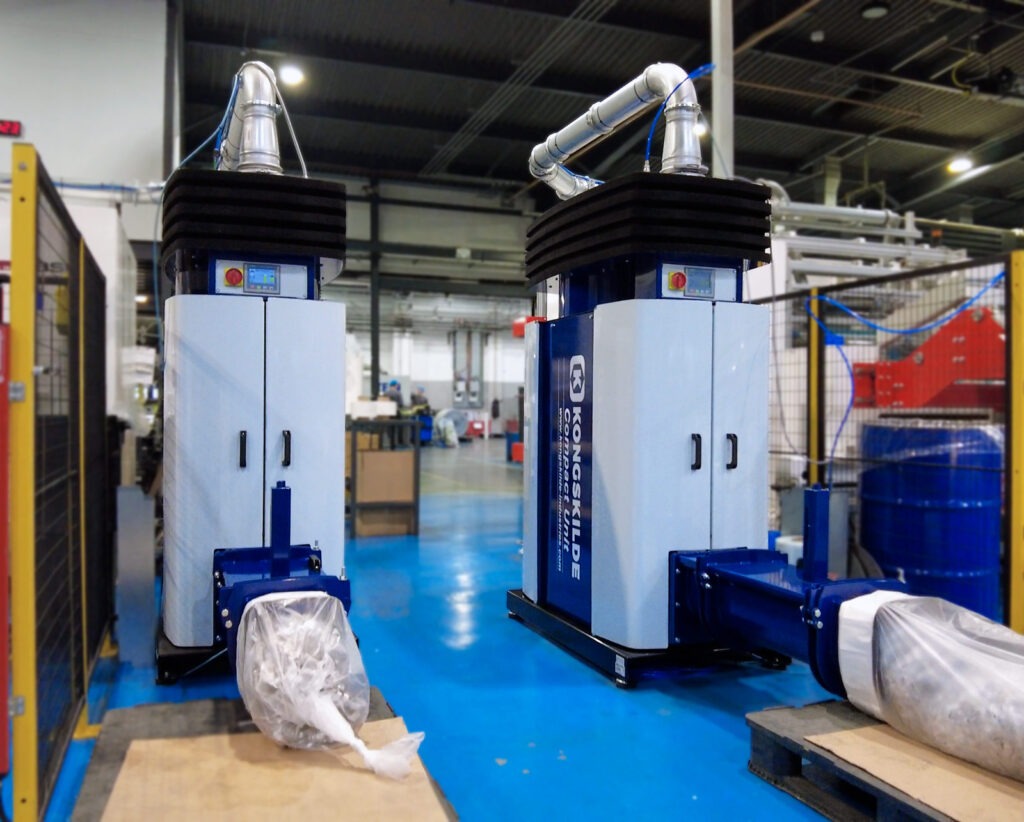

- CUC compatto rifili KONGSKILDE
-

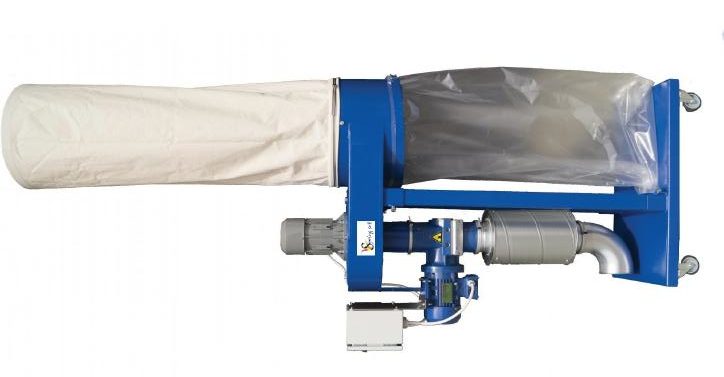

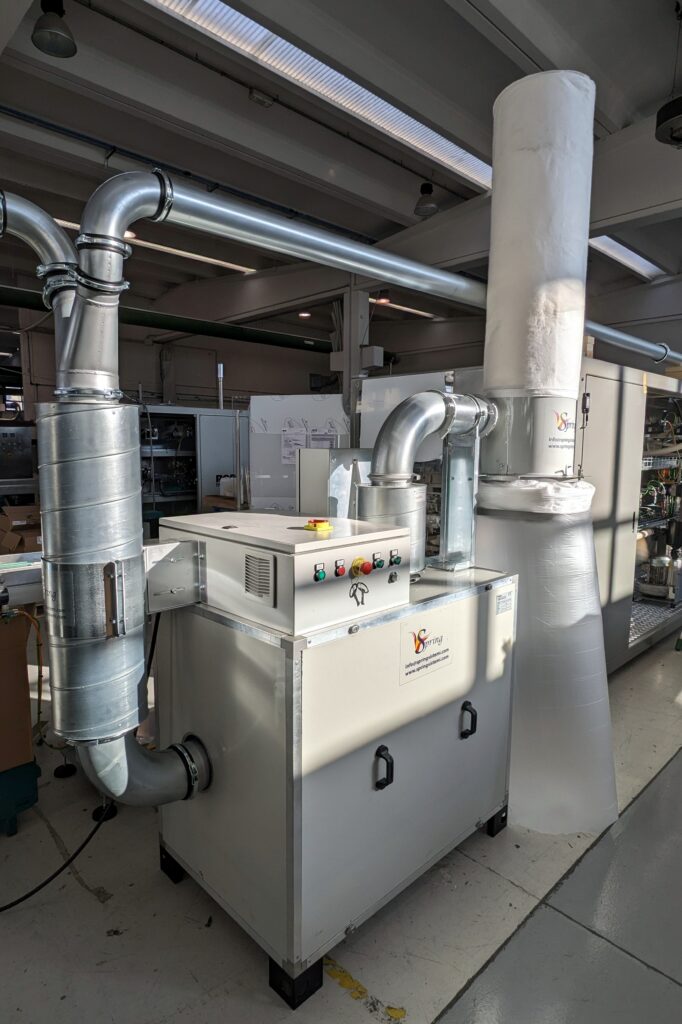

- COMPATTO RIFILI SPRING con Inverter cutter, lube kit per adesivo.
-

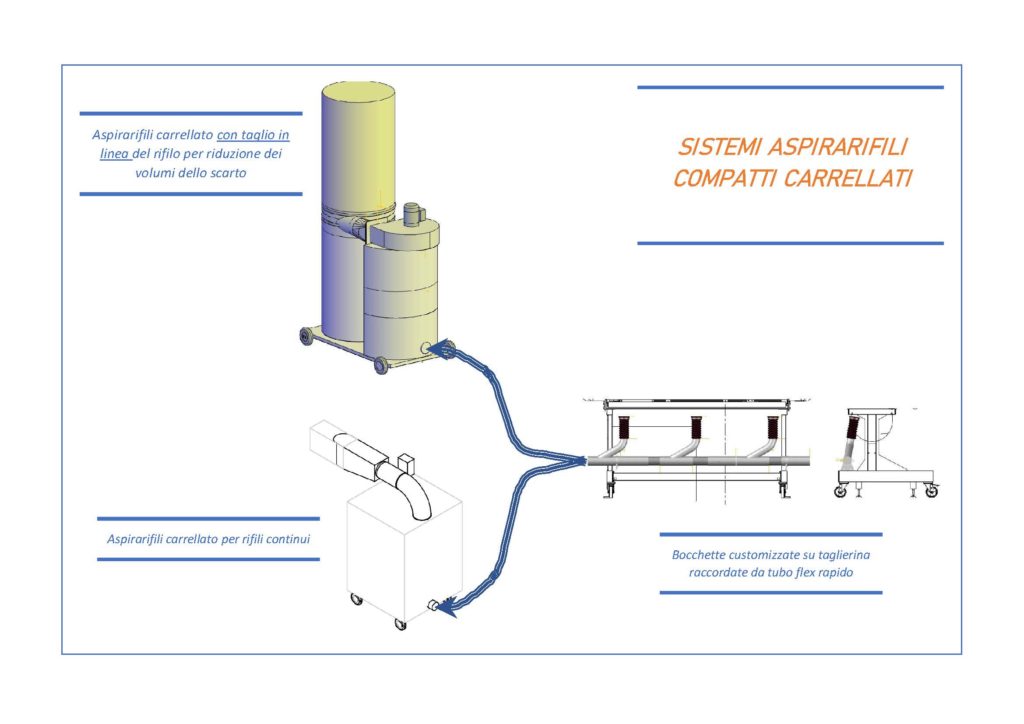

- ASPIRARIFILI CARRELLATI
-

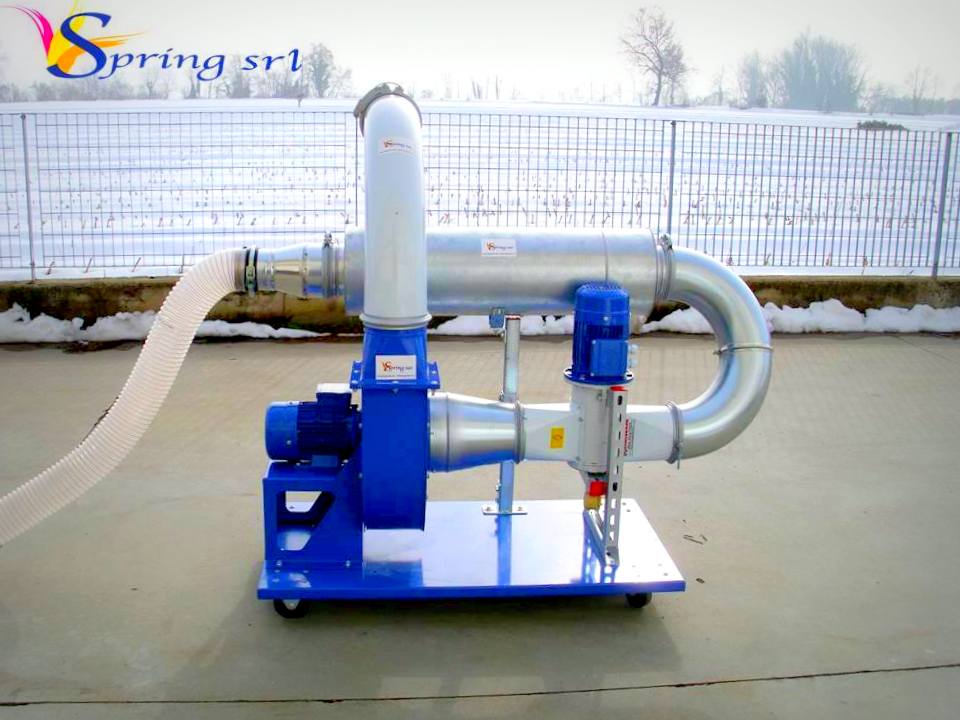

- carrellato con cutter per rifili continui
-
- kit aspirarifili compatto, con cutter per riduzione volumi.
-

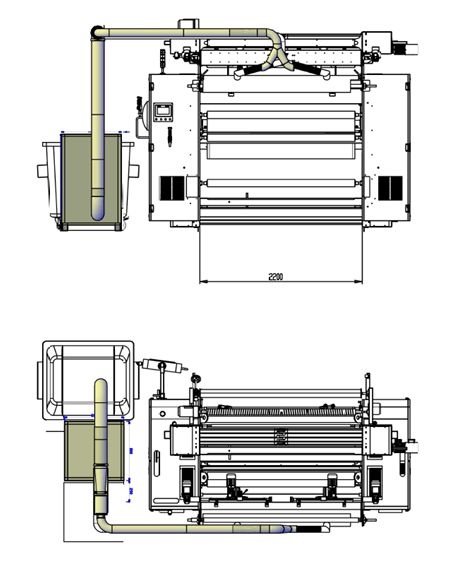

- Sistemi di bordo macchina per aspirazione rifilo in continuo e con taglio in linea.
-

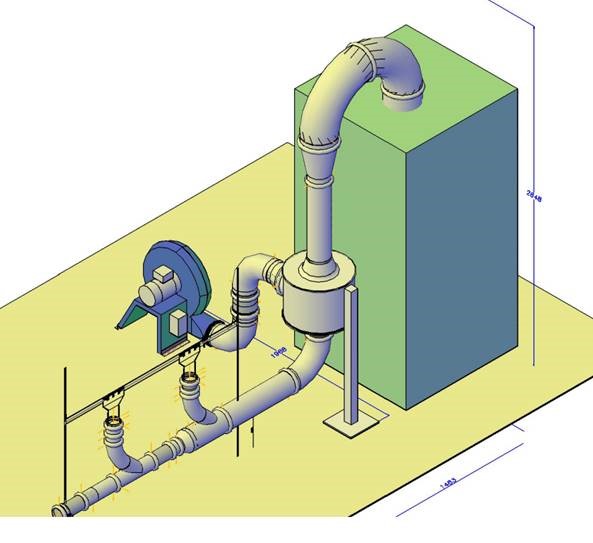

- Venturi_basic
-
- Sistema aspirazione rifili con iniettore Venturi
-
- sistema Kongskilde aspirazione e taglio rifili
-

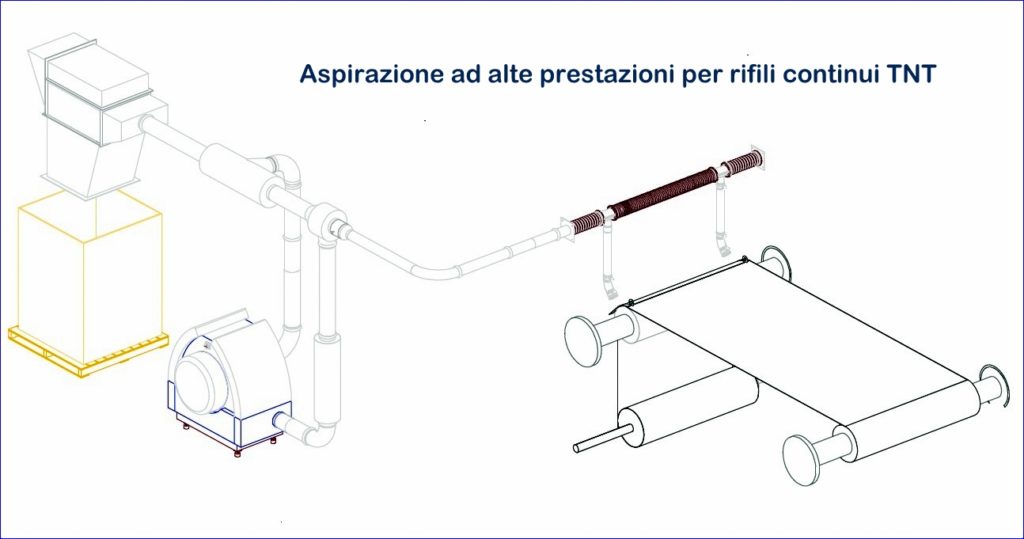

- Aspirazione rifili TNT
-
- ASPIRAZIONE RIFILI CONTINUI DA ESTRUSIONE IN BOLLA MACCHI
-

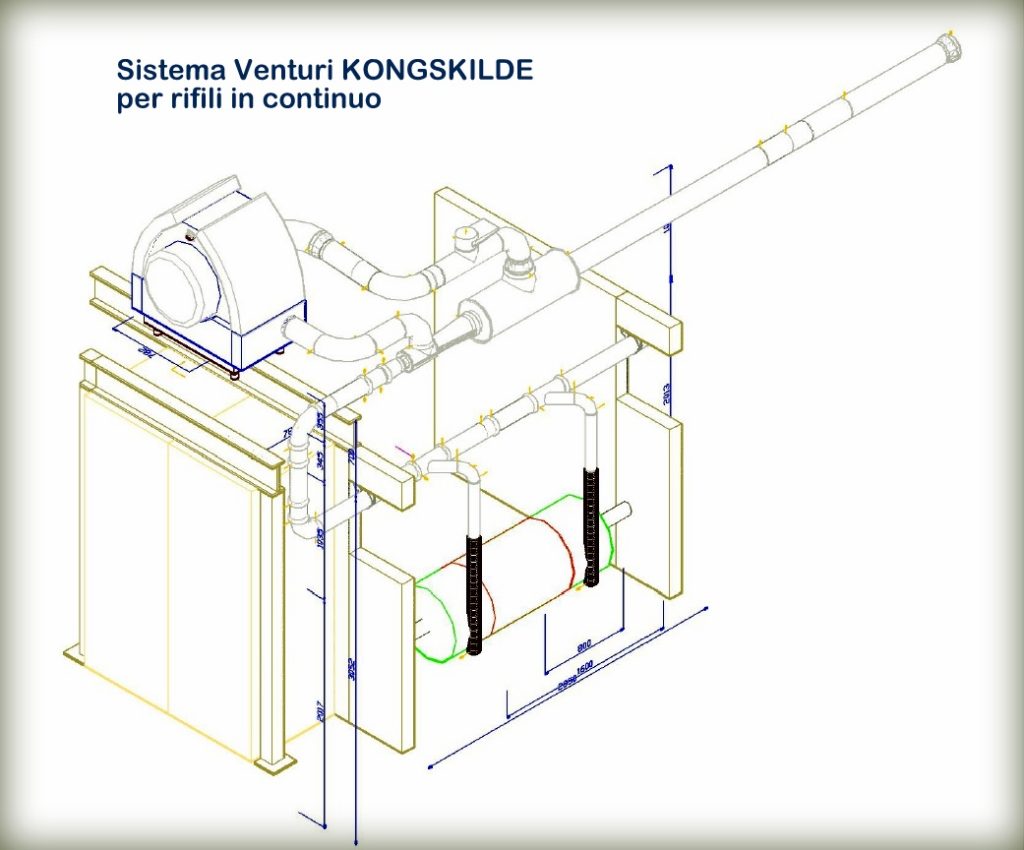

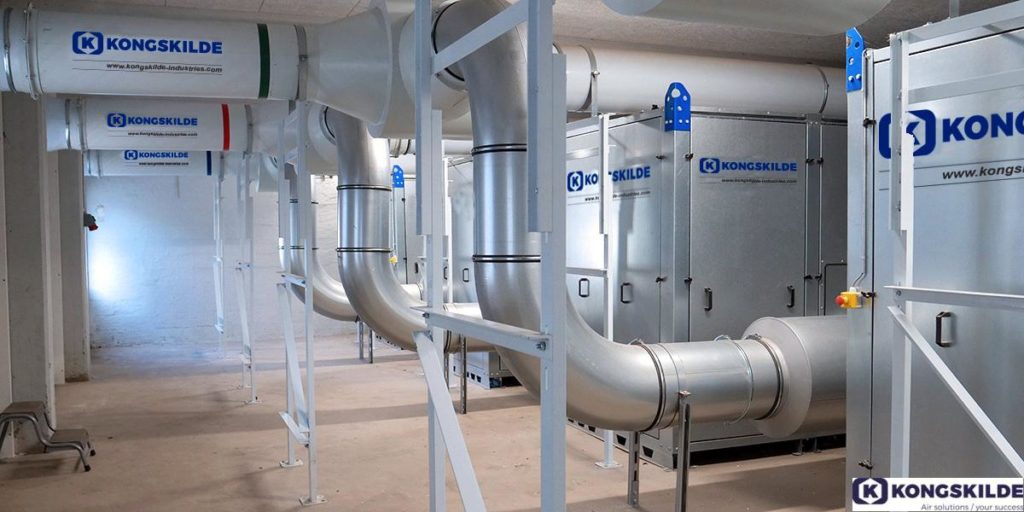

- Aspirazione rifili Venturi KONGSKILDE
-
- 3d sistema di aspirazione a venturi di sfridi matrici adesive
-

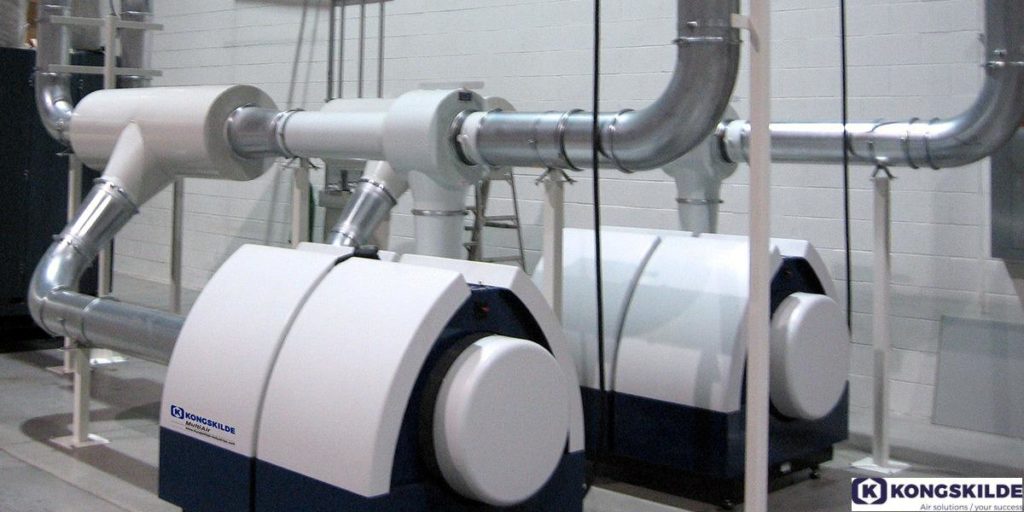

- Aspirazione e trasporto pneumatico rifili con Venturi
-
- concetto 3d aspirarifili con Venturi alte prestazioni.
-
- Concetto a Venturi esclusivo KONGSKILDE ad alte prestazioni
-
- Concetto a Venturi esclusivo KONGSKILDE ad alte prestazioni
-
- sistema di prelievo e trasporto pneumatico rifilo continuo
-

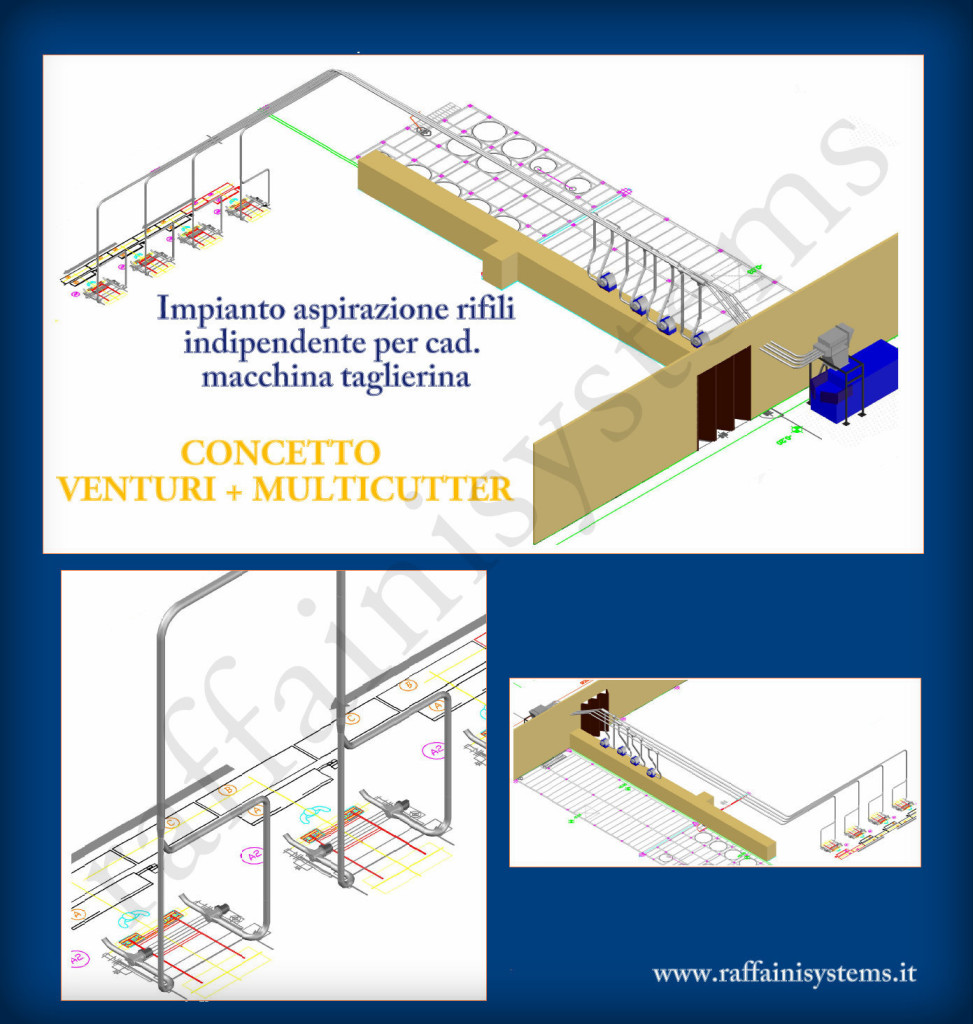

- layout impianto aspirazione rifili dedicato a cad. taglierina.
-

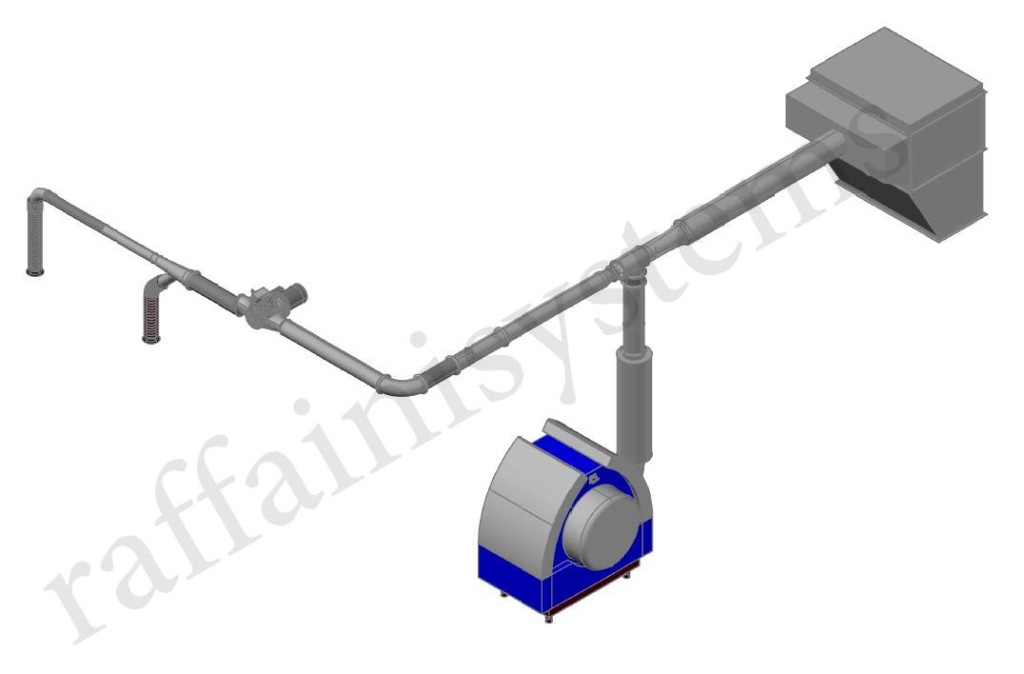

- sistema rifilo versione dedicata a singola taglierina
-
- 3d sistema aspirarifili e scarti packaging
-
- 3d sistema aspirarifili
-
- 3d aspirarifili etichettificio
-
- 3d progetto aspirarifili per taglierine converting
-
- Miglioria esistente impianto aspirazione rifi per taglierina Bimec.
-
- Aspirarifili impianto bolla II
-
- Aspirarifili impianto bolla
-
- aspirarifili con concetto a venturi
-
- aspirarifili con concetto a venturi
-
- Venturi per singola taglierina in esterno reparto produzione.
-

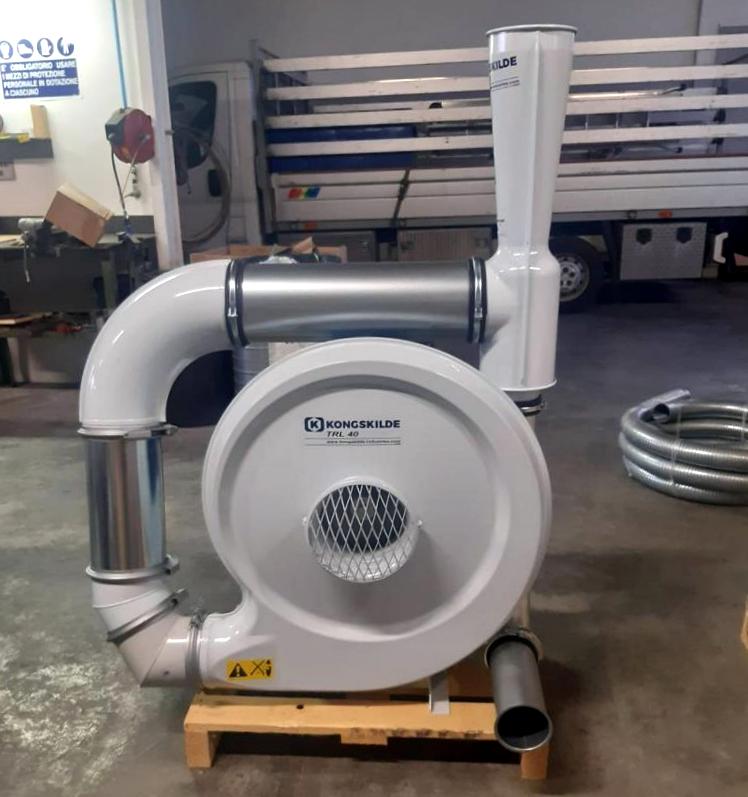

- ventilatore con concetto venturi per trasporto rifili
-

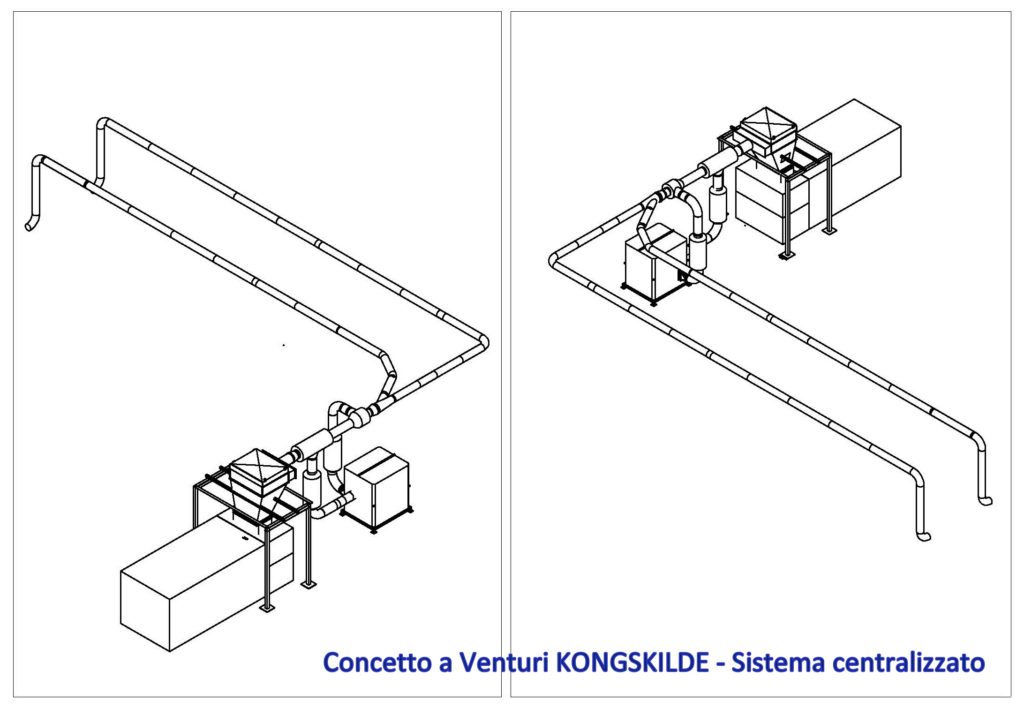

- sistema aspirarifili centralizzato con venturi
-

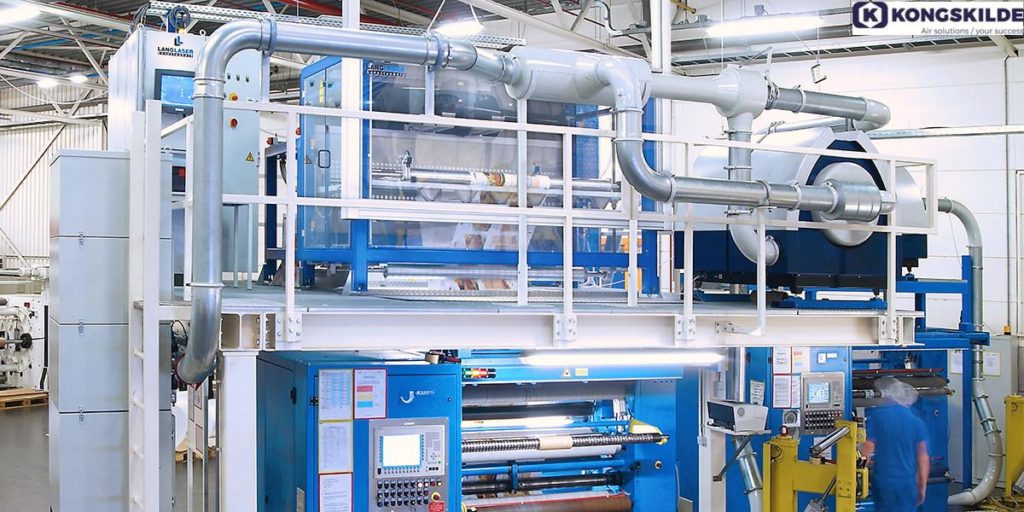

- Aspirazione rifili continui
-

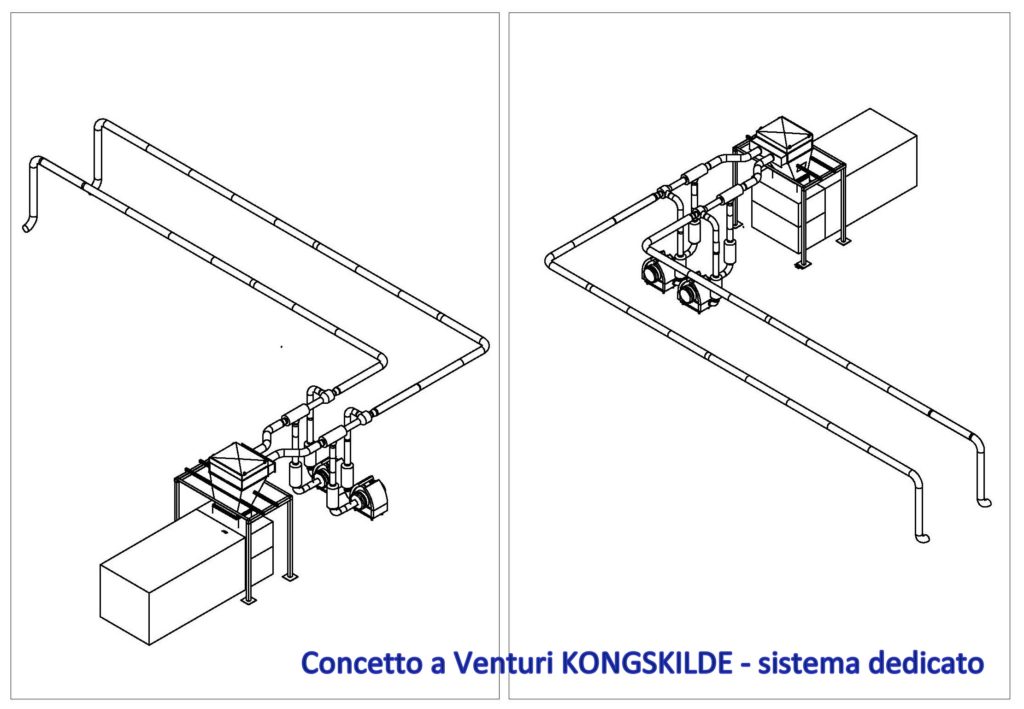

- concetto Venturi KONGSKILDE
-
- MultiAir_Kongskilde
-

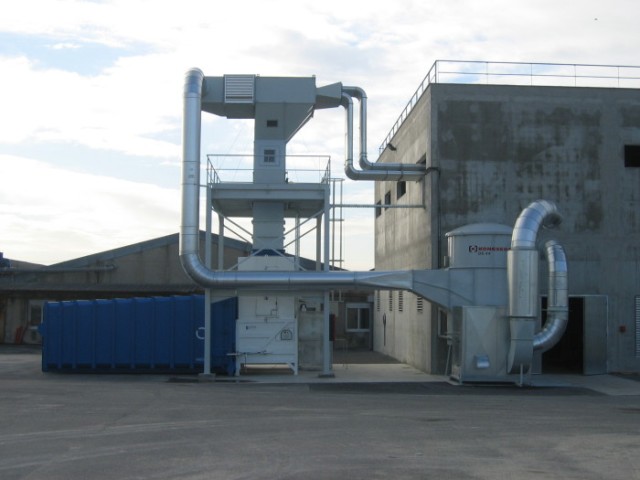

- Area completamente riordinata con riposizionamento ventilator a castelloi, Venturi, separatore con scarico a press-container, camino di sfogo aria in atmosfera.
-
- Ventilatori top di gamma KONGSKILDE per alte prestazioni.
-
- separatore statico su presscontainer
-
- separatori statici per scarico rifilo su presse stazionarie.
-
- separatori statici per scarico rifilo su presse stazionarie.
-
- Multiair KONGSKILDE
-
- Filtrazione aria trasporto pneumatico rifili e scarti carta plastica alluminio TNT
-
- Venturi Kongskilde
-
- Venturi Kongskilde
-
- Trasporto pneumatico aspiratore sfidi carta stampa
-

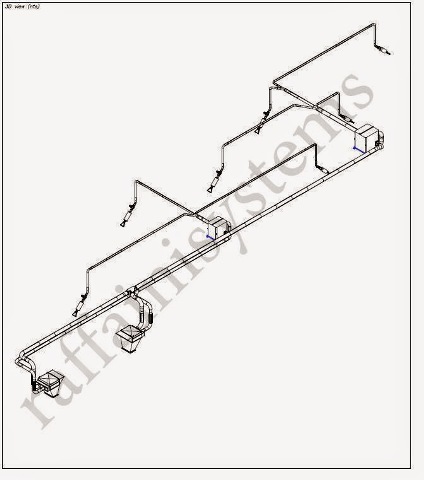

- impianto centralizzato trattamento rifili e scarti di produzione
-

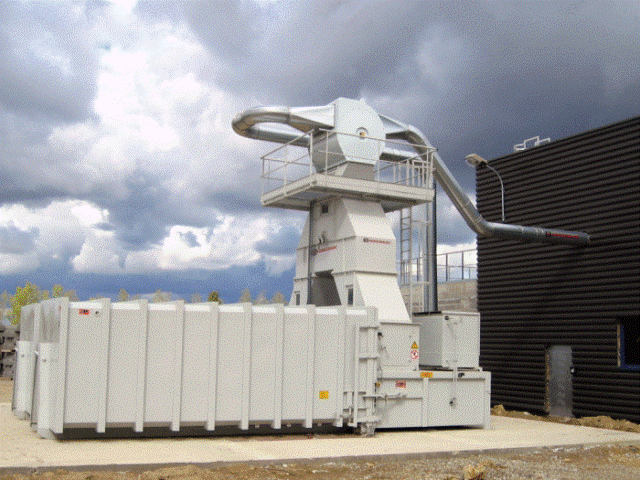

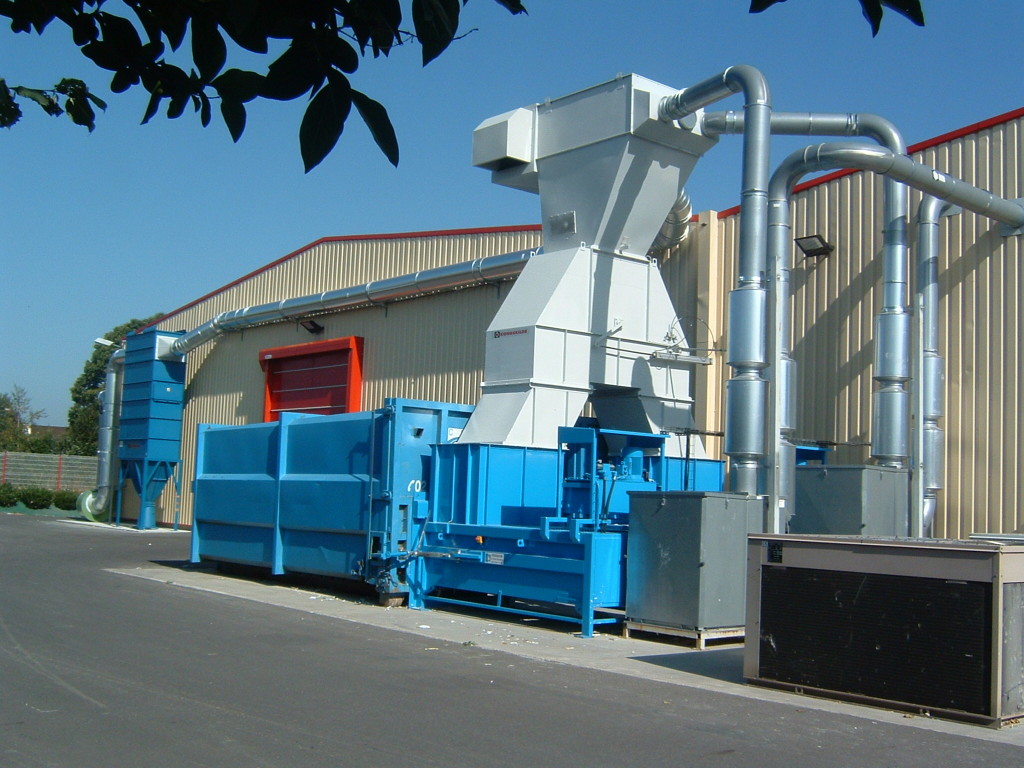

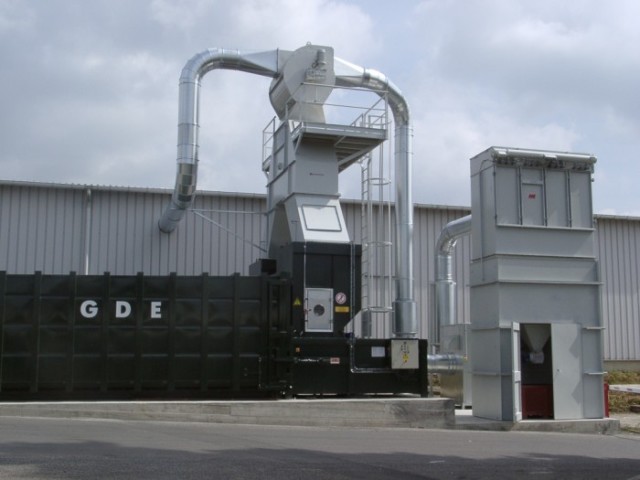

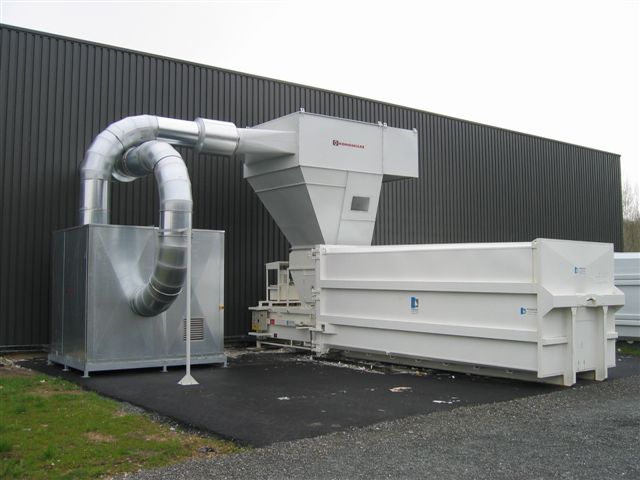

- Trasporto e scarico rifili a presscontainer
-
- impianto rifili per carta
-
- impianto centralizzato prelievo e scarico rifili sfridi fustellati di carta
-
- impianto centralizzato trasporto pneumatico rifili di carta da Bobst
-

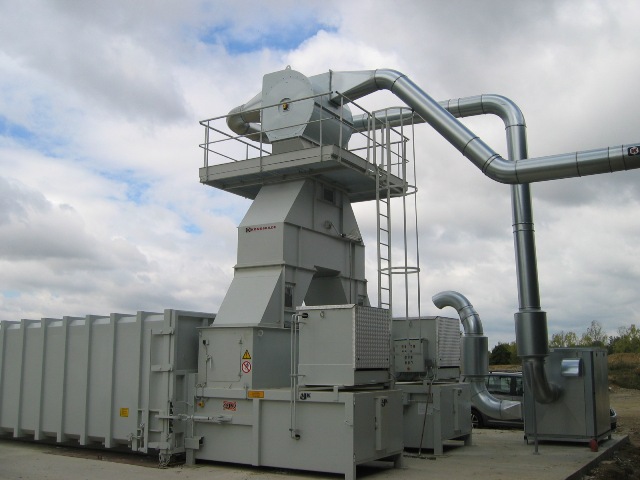

- sistema centralizzato aspirazione rifili di carta e scarico a pressa container
-
- sistema centralizzato aspirazione rifili di carta e scarico a pressa container
-
- separatori rotativi rifili
-
- separatore rotativo rifili tagliati
-
- separatori rotativi
-
- impianto aspirazione rifili di carta con filtrazione aria e scarico a presscontainer
-
- ventilatore e separatore rotativo per rifili
-
- REVAMPING IMPIANTO ASPIRARIFILI
-

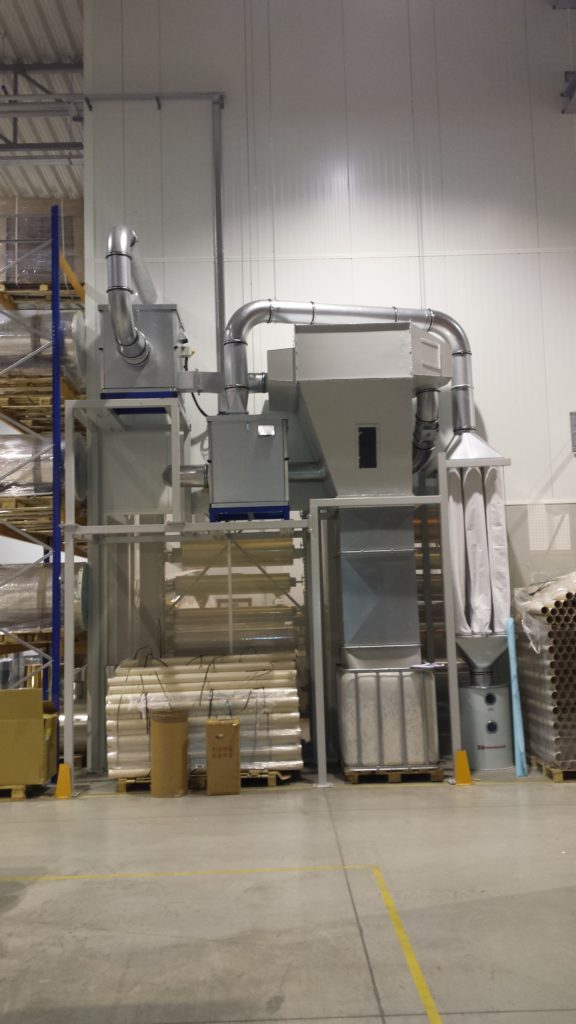

- sistema rifili Kongskilde
-

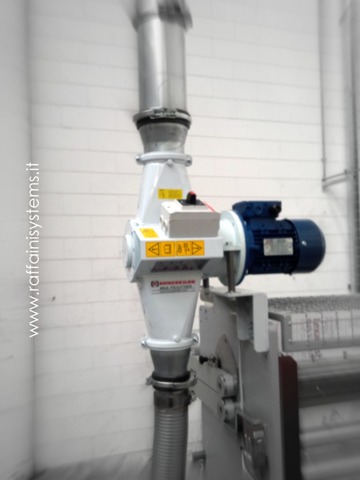

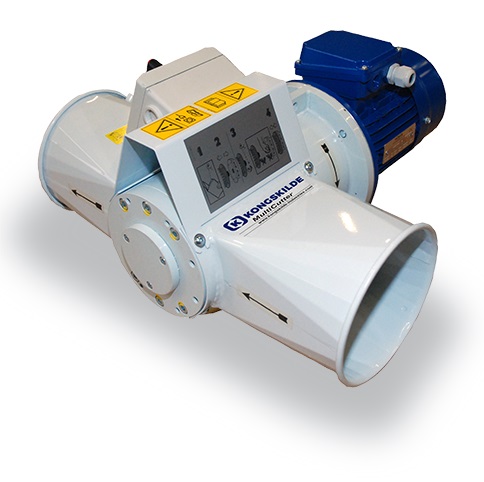

- MultiCutter
-
- cutter rifili su macchina taglierina
-

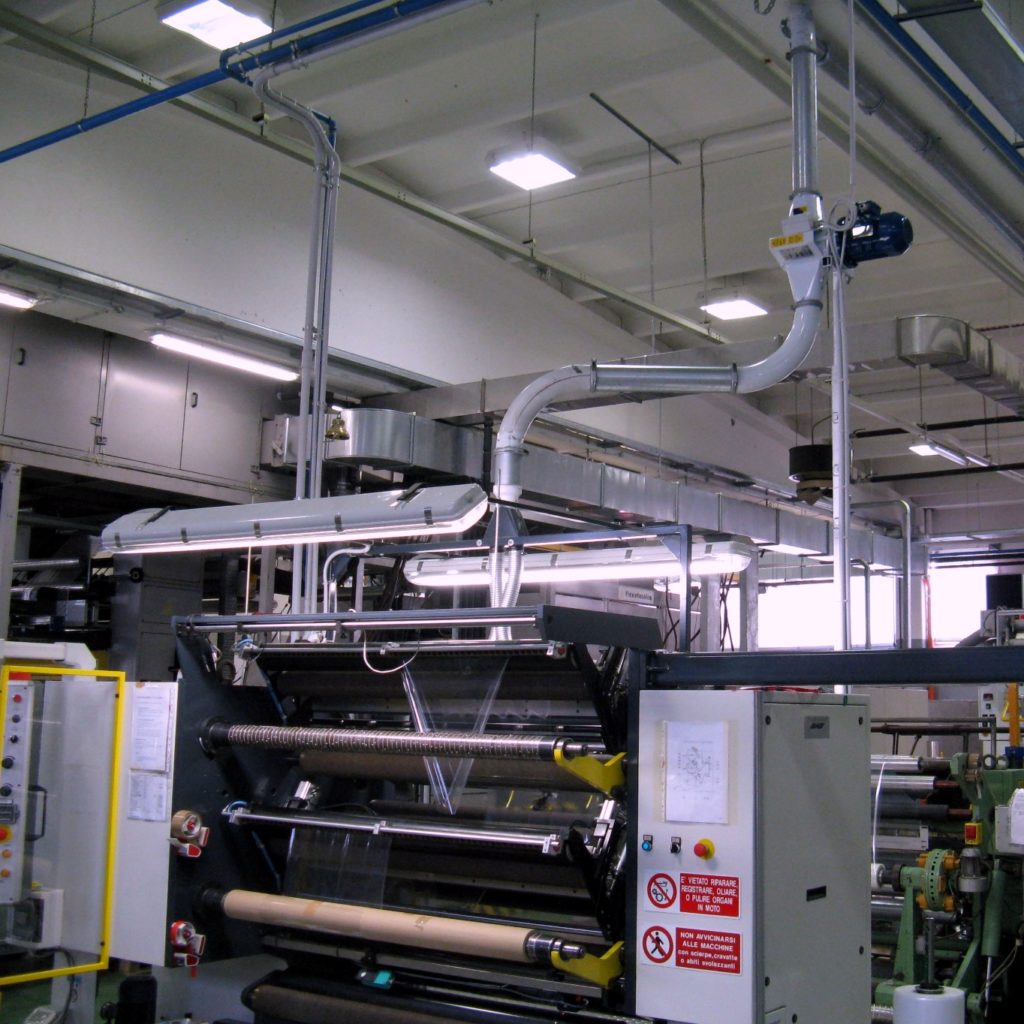

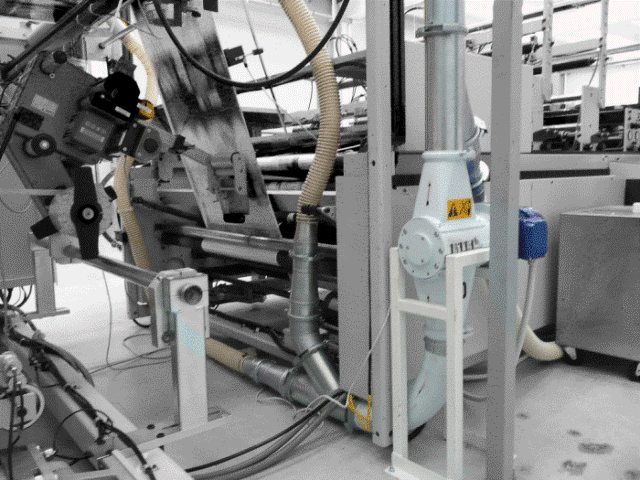

- Multicutter trituratore per rifili per macchina taglierina
-

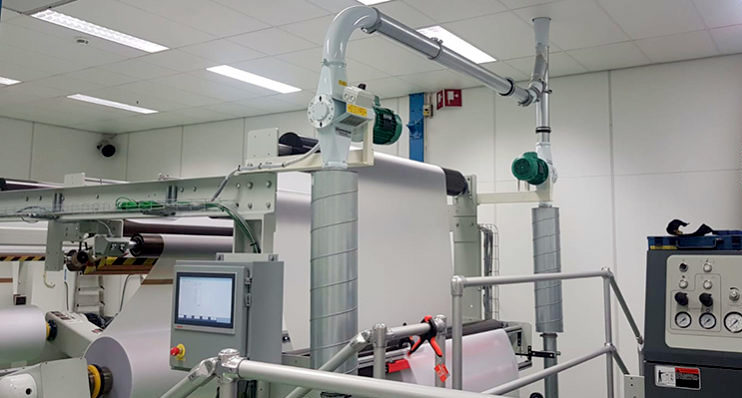

- cutters-KONGSKILDE
-
- Multicutter KONGSKILDE per taglio in linea del rifilo continuo.
-
- Multicutter trituratore per rifili per macchina taglierina
-
- taglierine con asprazione rifili con taglio cutters in linea
-
- asprazione rifili con taglio cutters in linea
-

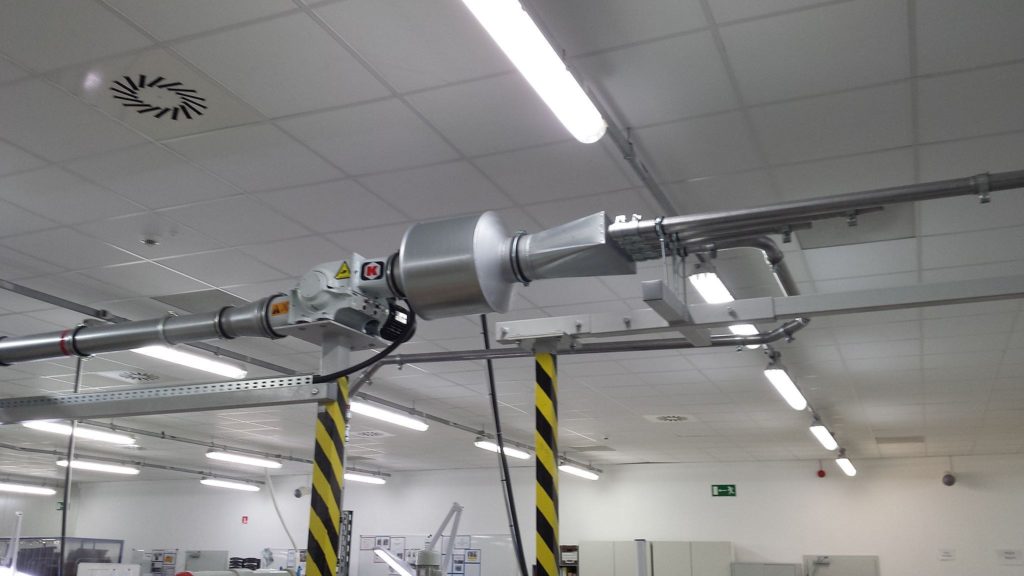

- cutter per taglio rifili sotto macchina taglierina
-
- cutter Kongskilde
-
- cutter per taglio rifili alluminio.
-
- cutter per taglio rifili alluminio.
-
- cutter per taglio rifili poliaccoppiati
-

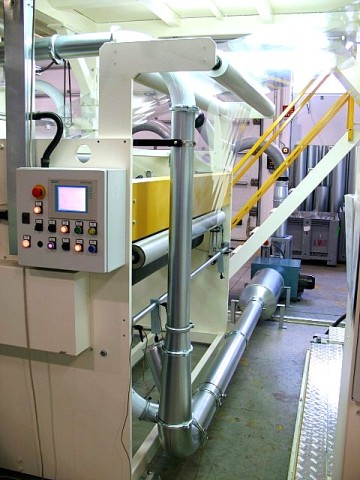

- aspirarifili_film_imballaggio
-
- sistema di taglio rifili in linea
-
- MC-BYPASS cutter aspira rifili
-
- aspirazione e trasporto rifili
-
- aspirazione rifili etichette adesive
-
- Bocchette rifilo speciali regolabili di KONGSKILDE
-
- Bocchette rifilo speciali regolabili di KONGSKILDE
-

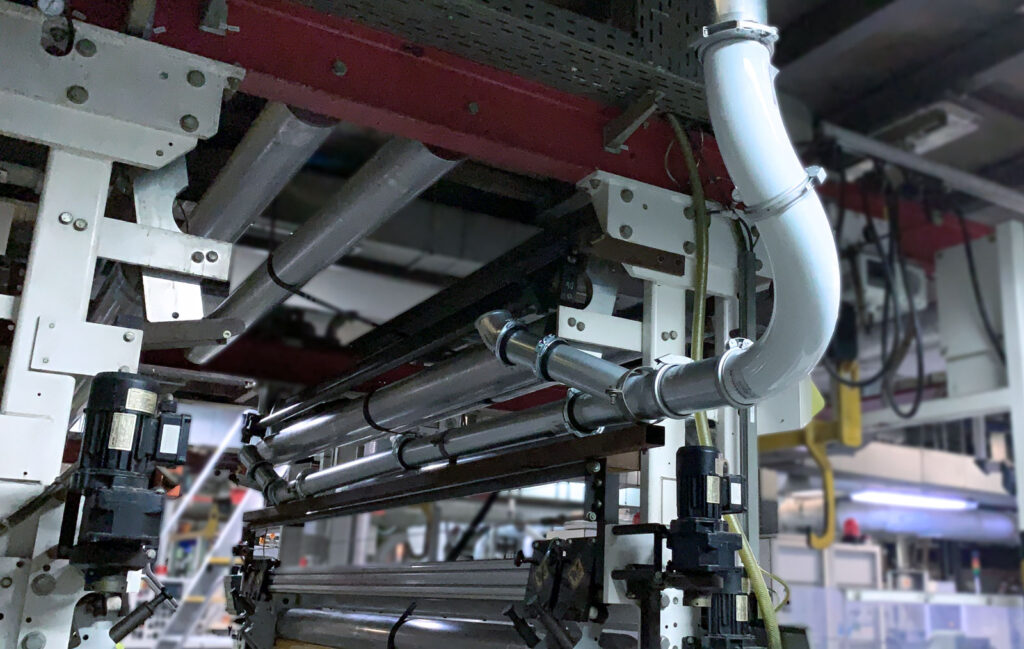

- bocchette rifilo estrusore bolla
-

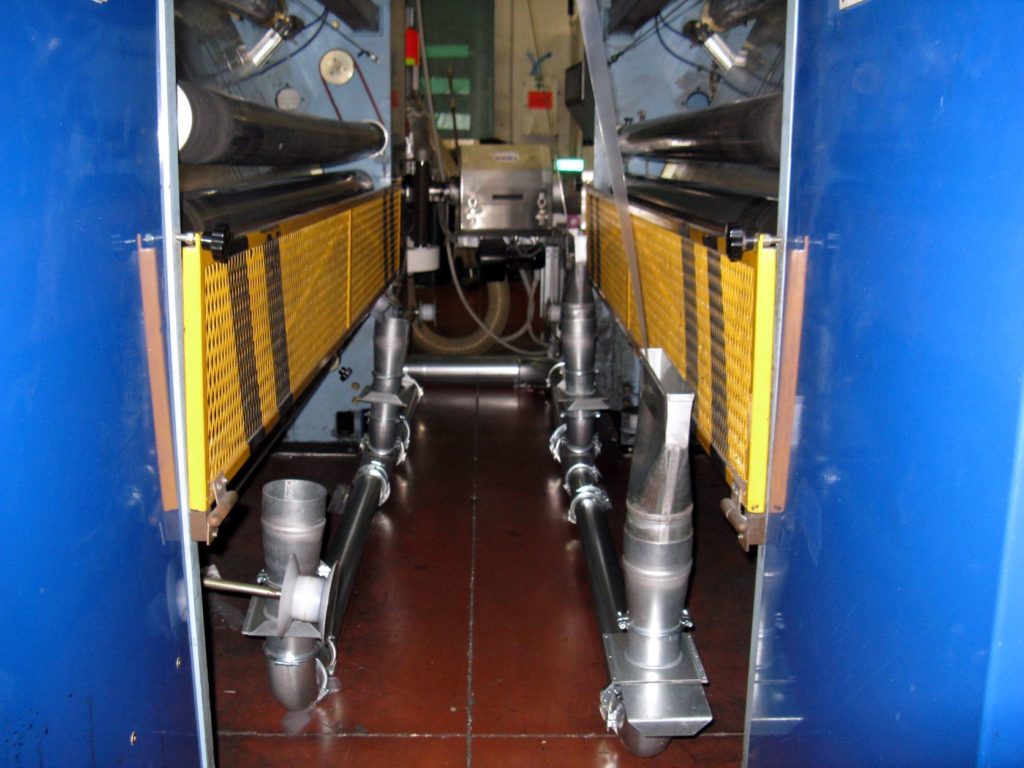

- bocchette presa rifilo estrusore
-

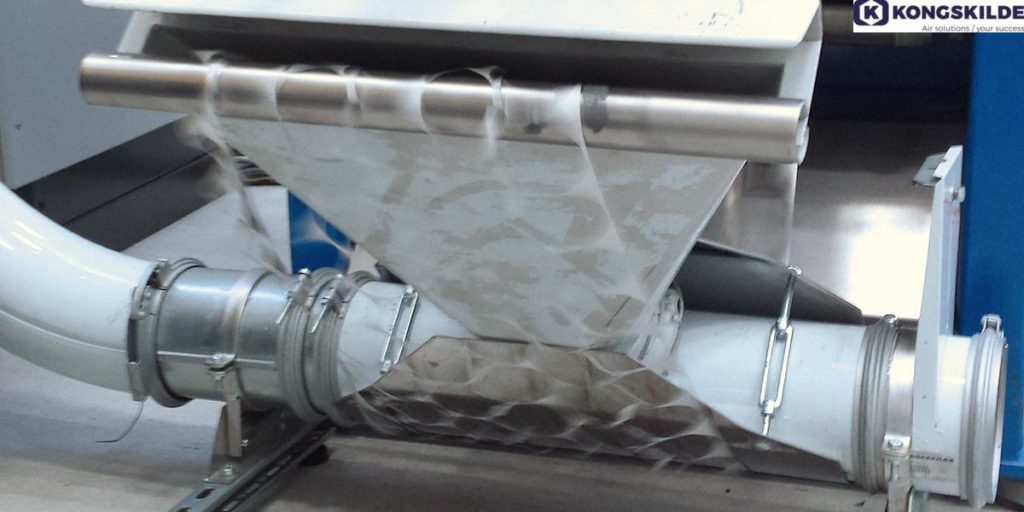

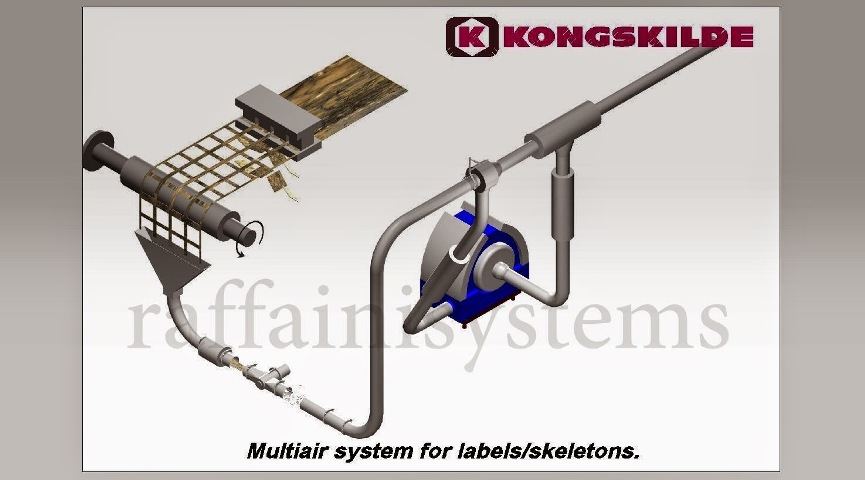

- Aspirazione matrici rifili etichette adesive
-
- Aspirazione sfrido fustellatura alluminio
