Trasporto pneumatico granuli pellet: in spinta con valvola rotativa o ejettore Venturi

Trasporto pneumatico granuli pellet:

Adattamenti e personalizzazioni impianti

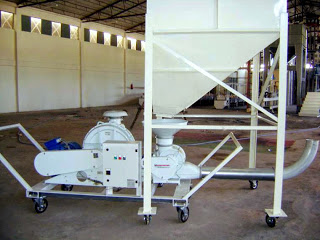

Esempio di customizzazione inerente una postazione di trasporto pneumatico di granuli in spinta, mediante ventilatore centrifugo ad alta pressione abbinato a valvole rotative rotocella di carico, con apposita tramoggia di alimentazione.
Costruzione su trolley.
Sistema per medio-alte portate e distanze.
Sistema-trasporto-pneumatico-carrellato-lancio-granuli-ventilatore-rotocella

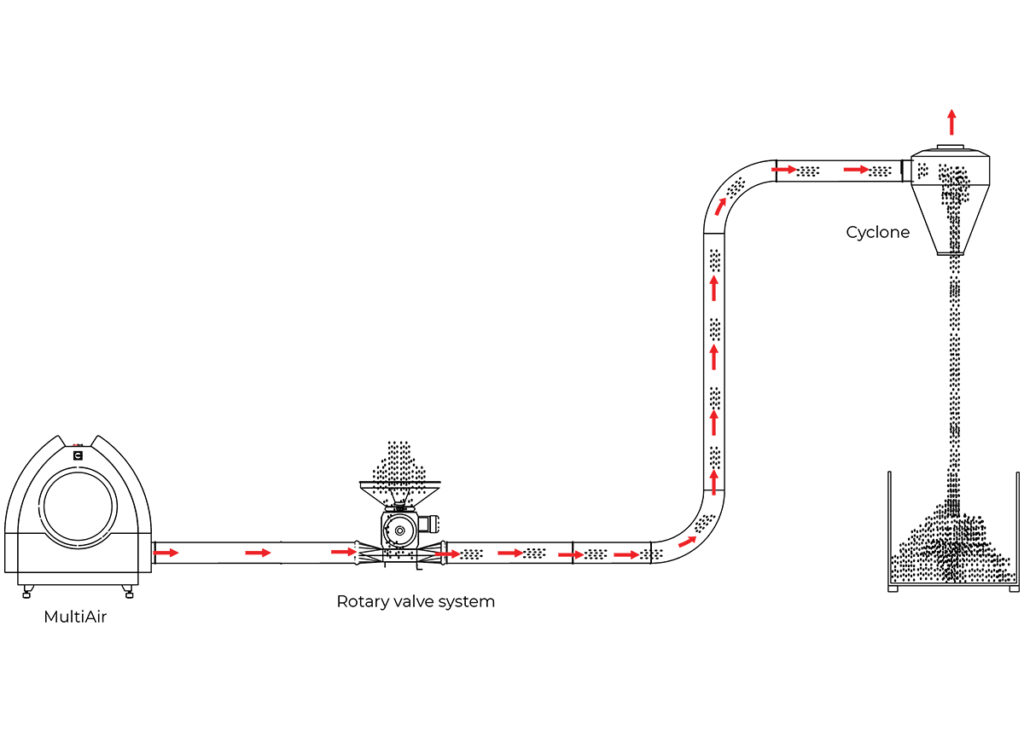

Concetto del sistema con rotocella

Il sistema di trasporto con rotocella è adatto al trasporto pneumatico sia di bassi che di alti quantitativi di materiale. La valvola rotativa introduce il materiale nel volume d’aria prodotto dal ventilatore centrifugo all’interno della tubazione. Un ciclone di scarico separa poi l’aria utilizzata per il trasporto dal materiale trasportato al punto di rilascio del materiale.

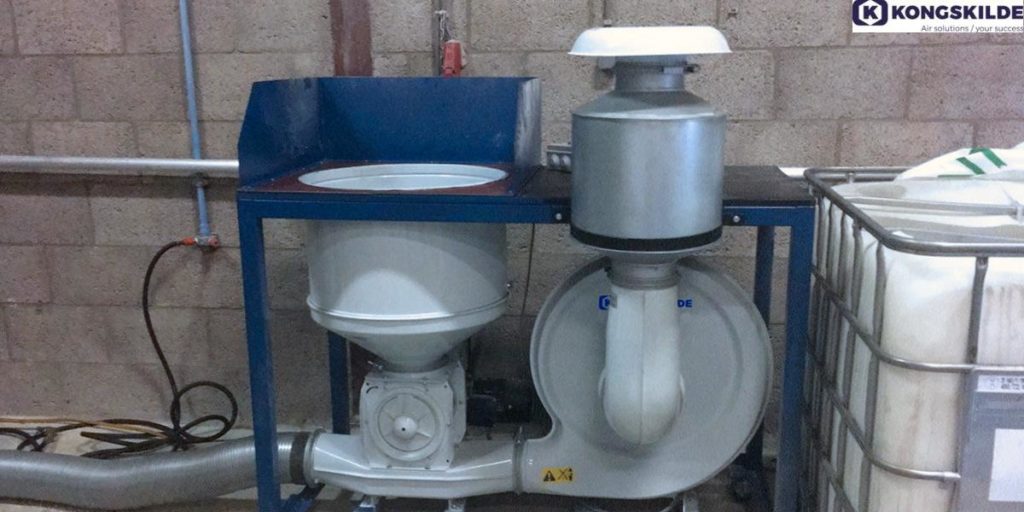

Esempio sistema di trasporto in spinta con ventilatore serie TRL + valvola rotativa RV collegato a tramoggia di scarico

Sistema-trasporto-pneumatico-lancio-granuli-ventilatore-rotocella

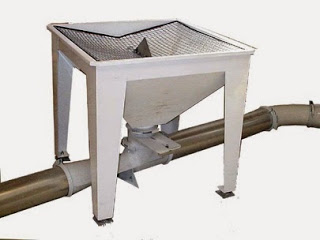

Esempio di tramoggia tagliasacchi connessa a iniettore Venturi

Tramoggia-svuota-sacchi-lancio-granuli-ventilatore-venturi

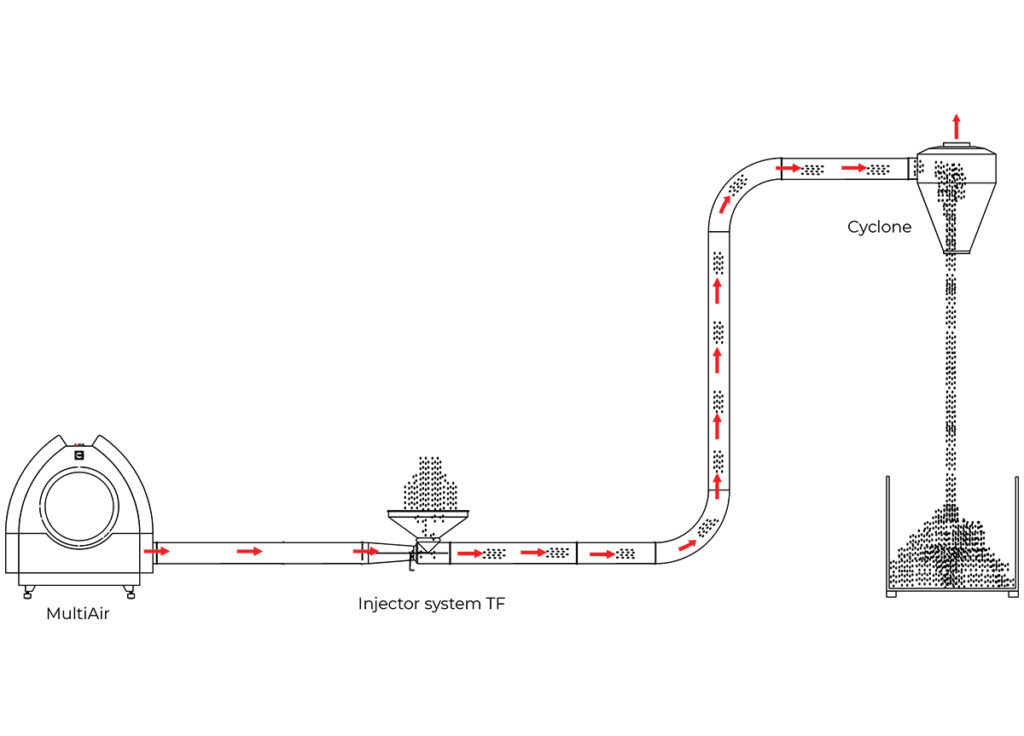

Concetto del sistema con iniettore ejettore

Il sistema di trasporto con iniettore è adatto al trasporto pneumatico di bassi quantitativi di materiale. L’iniettore introduce il materiale nel volume d’aria prodotto dal ventilatore centrifugo all’interno della tubazione Un ciclone di scarico separa poi l’aria utilizzata per il trasporto
dal materiale trasportato al punto di rilascio del materiale.

Tramoggia lancio granuli con ventilatore e iniettore venturi

Tramoggia lancio granuli con ventilatore e iniettore venturi

Ventilatore + venturi per trasporto pneumatico granuli




trasporto-in-spinta-con-rotocella

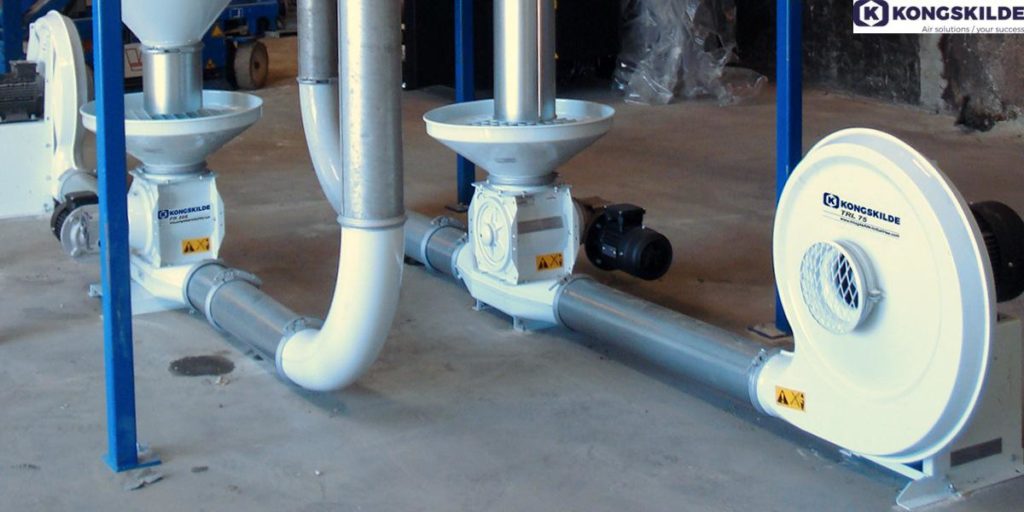

Trasporto pneumatico in spinta con ventilatore insonorizzato e valvola rotativa stellare di carico.
